Raychem 222K132-25L-0

Угловой 90° термоусадочный кожух TE | Raychem | Right Angle Lipped 222K132-25L-0

• TE Connectivity | RAYCHEM
• TE Internal Description: 222K132-25L-0
• TE Internal: CV7367-000
• VG Standard: NO
• Alias: CV7367-000
• Body Orientation: Right Angle
• Lipped: Yes
• Material Systems Code : 25L

Краткие технические характристики:

• Диаметр H, J до усадки - 30,0 мм
• Диаметр H после усадки - 14,2 мм
• Диаметр J после усадки - 5,9 мм
• Длина P после усадки - 32,0 мм
• Рабочая температура от -75 до +150 °C
• Температура усадки +175 °С
• Тип - без клеевого слоя

Документация  >>>  TE | Raychem | 222K121-25L-0 to 222K185-25L-0 Technical Drawing

Документация  >>>  TE | Raychem | Кожухи / формовые части 25L - Raychem High Performance Heat Shrink Boots

Документация  >>>  TE | Raychem | Полный каталог материалов TE | Raychem

Документация  >>>  TE | Raychem | Материалов для ремонта жгутов - Harness Repair Products

Документация  >>>  TE | Raychem | Решения для оборонных направлений - TE Solutions for Defense Applications

Документация  >>>  TE | Raychem | Компоненты систем для оборонных направлений - Military Harness Systems

Документация  >>>  TE | Raychem | Кожухи / формовые части - Raychem Molded Parts

Документация  >>>  TE | Raychem | Руководство по выбору клеев - Adhesives Selection Guid

Raychem Heat Shrink Boots - термоусадочные кожухи разработаны и спроектированы для герметизации разъемов, расходов жгутов и элементов проводки специального назначения. Raychem Heat Shrink Boots входят в состав комплекса материалов и компонентов TE System 25.

Raychem Instalite Molded Boots 25L имеет меньший вес на 20-30% по сравнению с 25 спецификацией.

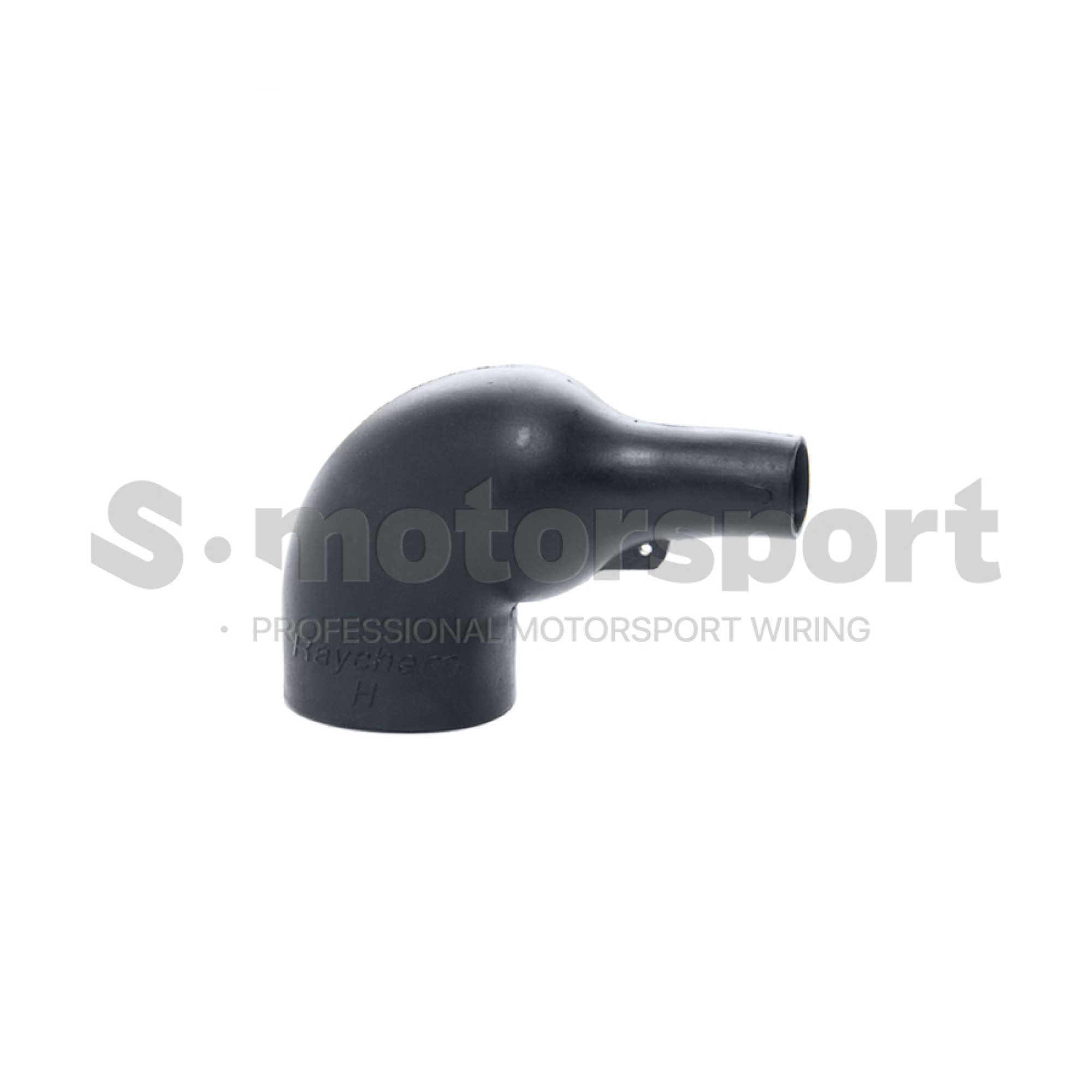

Raychem 222K132-25L-0 - это угловой 90° облегченный формованный термоусаживаемый кожух, термоусадочный бут или формовая часть с бортиком. Формовая часть устанавливается на вывод кабеля из разъема или расхода жгута, для герметизации соединителя и защиты кабельной части жгута.

Термоусаживаемый кожух Raychem после нагрева и полной усадки образует жесткий защитный “рукав-переход” на участке вывода кабеля из разъема или расхода жгута. Он закрывает критичную зону, где чаще всего возникают проблемы c перегибом жгута, надрывом изоляции проводников, попадания влаги и грязи в разъем, а так же разгружает контакты от вибрационных нагрузок в корпусе разъема.

Термоусадочные буты Raychem имеют высокую устойчивость к авиационному и автомобильному топливу, гидравлическим жидкостям и смазочным материалам, а также имеет высокую стойкость к абразивному воздействию и малый вес. Термоусадочные кожухи Raychem Heat Shrink Boots применяется в сочетании с термоусадочными трубками Raychem DR-25, DR-25-TW и эпоксидным герметиком Raychem S1125, S1048 или ResinTech RT125.

Технология TE System 25 - это комплекс материалов и компонентов для профессиональной сборки жгутов специального назначения. Комплекс обеспечивают механическую защиту и правильную геометрию узлов, а герметик повышает стойкость переходов к влаге, жидкостям, вибрации и термоциклам, помогая добиться аккуратного, производственного результата на ответственных кабельных сборках.

В комплекс материалов и компонентов TE System 25 входят:

• термоусаживаемые трубки - Raychem Heat Shrink Tubing DR-25, DR-25-TW
• термоусаживаемые буты / кожухи / формовые части - Raychem Heat Shrink Boots 202A, 202K, 202D, 222K, 222D, 301A, 322A, 342A, 382A и т.д.
• клеевые составы - Raychem Adhesive - S1125, S1048
• провода и кабели - Raychem Spec44, Spec55, MIL-DTL-22759
• экранированные проводники - Raychem Shielded Wire Spec44, Spec55, MIL-DTL-27500
• прозрачные термоусадочные трубки - Raychem Clear Heat Shrink Tubing RT-375
• гильзы соединительнае - Raychem MiniSeal D-609, D-436, D-200, W-096
• гильзы припоечные - Raychem Solder Sleeve S200
• маркировочные трубки - Raychem TMS-SCE
• а также, различные аксессуары для жгутов и кабельных сборок
