Raychem 322A134-25-0

Т-образный термоусадочный кожух TE | Raychem 322A134-25-0

• TE Connectivity | RAYCHEM
• TE Internal Description: 322A134-25-0
• TE Internal: 820064-000
• VG Standard: VG 95343 T08 A002 A
• Alias: 1-1196391-4
• Molded Part Shape: T Shape
• Number of Branches & Legs: 3
• Material Systems Code : 25

Краткие технические характристики:

• Диаметр H, J до усадки - 26,9 мм
• Диаметр K до усадки - 13,2 мм
• Диаметр H, J после усадки - 12,7 мм
• Диаметр K после усадки - 5,8 мм
• Длина P после усадки - 107,7 мм
• Рабочая температура от -75 до +150 °C
• Температура усадки +175 °С
• Тип - без клеевого слоя

Документация  >>>  TE | Raychem | 322A112 to 322A158 Technical Drawing

Документация  >>>  TE | Raychem | Полный каталог материалов TE | Raychem

Документация  >>>  TE | Raychem | Материалов для ремонта жгутов - Harness Repair Products

Документация  >>>  TE | Raychem | Решения для оборонных направлений - TE Solutions for Defense Applications

Документация  >>>  TE | Raychem | Компоненты систем для оборонных направлений - Military Harness Systems

Документация  >>>  TE | Raychem | Кожухи / формовые части - Raychem Molded Parts

Документация  >>>  TE | Raychem | Кожухи / формовые части 25L - Raychem High Performance Heat Shrink Boots

Документация  >>>  TE | Raychem | Руководство по выбору клеев - Adhesives Selection Guid

Raychem Heat Shrink Boots - термоусадочные кожухи разработаны и спроектированы для герметизации разъемов, расходов жгутов и элементов проводки специального назначения. Raychem Heat Shrink Boots входят в состав комплекса материалов и компонентов TE System 25.

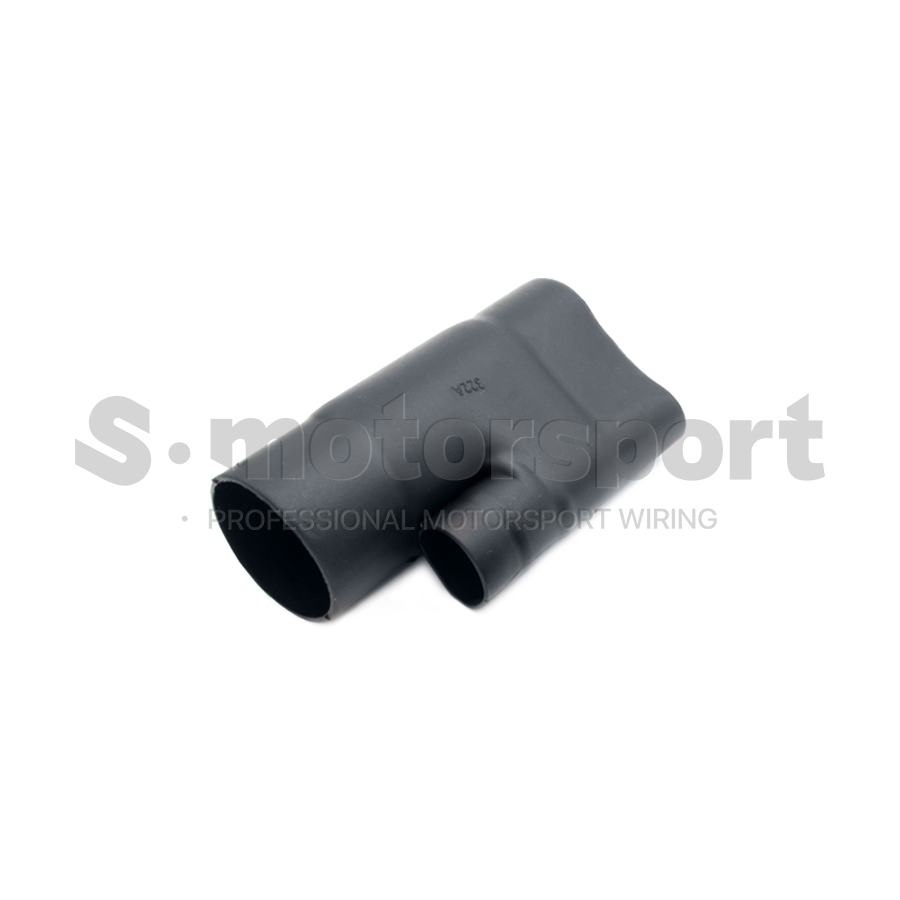

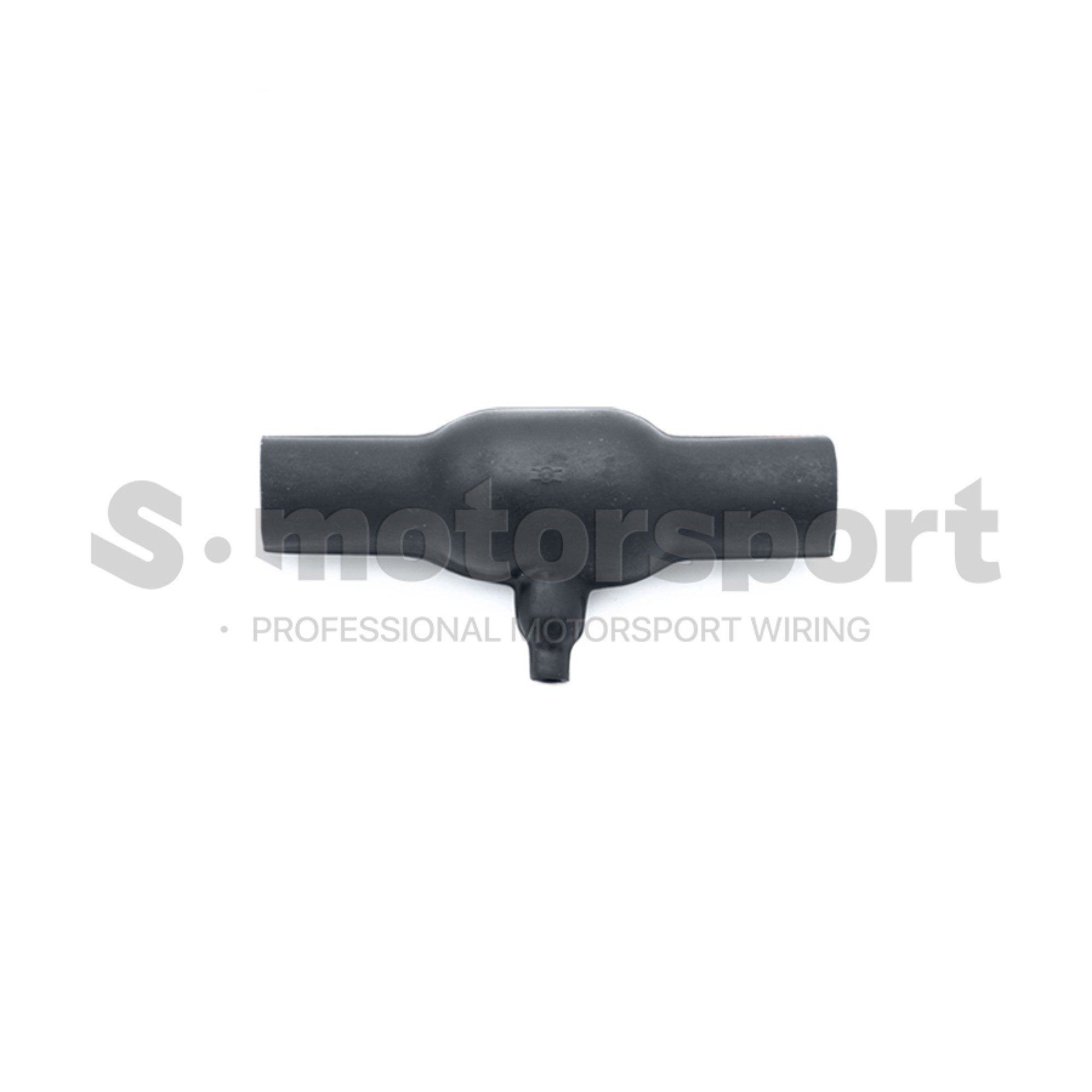

Raychem 322A134-25-0 - это Т-образный формованный термоусаживаемый кожух, термоусадочный бут или формовая часть с тремя отводами. Формовая часть устанавливается на расход жгута, для герметизации и защиты расхода жгута.

Термоусаживаемый кожух Raychem после нагрева и полной усадки образует жесткий защитный “рукав-переход” на участке расхода жгута. Он закрывает критичную зону, где чаще всего возникают проблемы c перегибом жгута, надрывом изоляции проводников, попадания влаги и грязи.

Термоусадочные буты Raychem имеют высокую устойчивость к авиационному и автомобильному топливу, гидравлическим жидкостям и смазочным материалам, а также имеет высокую стойкость к абразивному воздействию и малый вес. Термоусадочные кожухи Raychem Heat Shrink Boots применяется в сочетании с термоусадочными трубками Raychem DR-25, DR-25-TW и эпоксидным герметиком Raychem S1125, S1048 или ResinTech RT125.

Технология TE System 25 - это комплекс материалов и компонентов для профессиональной сборки жгутов специального назначения. Комплекс обеспечивают механическую защиту и правильную геометрию узлов, а герметик повышает стойкость переходов к влаге, жидкостям, вибрации и термоциклам, помогая добиться аккуратного, производственного результата на ответственных кабельных сборках.

В комплекс материалов и компонентов TE System 25 входят:

• термоусаживаемые трубки - Raychem Heat Shrink Tubing DR-25, DR-25-TW
• термоусаживаемые буты / кожухи / формовые части - Raychem Heat Shrink Boots 202A, 202K, 202D, 222K, 222D, 301A, 322A, 342A, 382A и т.д.
• клеевые составы - Raychem Adhesive - S1125, S1048
• провода и кабели - Raychem Spec44, Spec55, MIL-DTL-22759
• экранированные проводники - Raychem Shielded Wire Spec44, Spec55, MIL-DTL-27500
• прозрачные термоусадочные трубки - Raychem Clear Heat Shrink Tubing RT-375
• гильзы соединительнае - Raychem MiniSeal D-609, D-436, D-200, W-096
• гильзы припоечные - Raychem Solder Sleeve S200
• маркировочные трубки - Raychem TMS-SCE
• а также, различные аксессуары для жгутов и кабельных сборок
