48-ми контактный разъем Amphenol Sine Systems AT04-48P-B016RD

48-ми контактный разъем Amphenol Sine Systems | AT Series | Bulkhead Receptacle | AT04-48P-B016RD | Key - A B C D / Color - Gray / Reduced Seal / Pin (Корпус)

Техническое описание:

• Connector Series - AT Series Bulkhead Receptacle
• Connector Style - Receptacle
• Number of Positions - 48
• Contact Type - Pin
• Contact Size - 16
• Contact Current Rating (Max) - 13A
• Voltage Rating (Max) - 250V
• Wire Seal - Reduced Diameter Rear Seal
• Wire Seal Diameter - 1.35 mm - 3.05 mm
• Wire Size - (0.5 - 2.0 mm²) | (20 - 14 AWG)
• Keying Kode - A, B, C, D
• Housing Color - Gray
• Housing Material - Thermoplastic

• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K

В комплект поставки входит:

• 48-ми контактный разъем Amphenol Sine Systems | AT Series | Bulkhead Receptacle | AT04-48P-B016RD | Key - A B C D / Color - Gray / Reduced Seal / Pin (Корпус) - 1 шт

Документация  >>>  Amphenol Sine Systems | AT04-48P-B016RD Technical Drawing

Документация  >>>  Amphenol Sine Systems | 48 Position Bulkhead Receptacles

Документация  >>>  Amphenol Sine Systems | AT Series Catalog

Разъёмы Amphenol A Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DT / DTM / DTP, обеспечивая совместимость, надёжность и высокую долговечность.

Разъёмы Amphenol AT Series Bulkhead Receptacle - это надежные, пластиковые, герметичные соединители c фланцем, разработанные для эксплуатации в условиях повышенных механических нагрузок, вибраций, повышенной влажности и агрессивных сред. Соединители серии Bulkhead Receptacle имеют фланцевую конструкцию с высокотемпературным герметичным уплотнением, которое обеспечивает защиту панельной части оборудования от смазочных масел, гидравлических жидкостей, воды и пыли. Серия создана специально для применения в наиболее требовательных отраслях: морская и судовая техника, тяжёлая спецтехника, строительная и сельскохозяйственная техника, автомобильные системы, промышленная электроника, робототехника, энергетика и альтернативные источники питания.

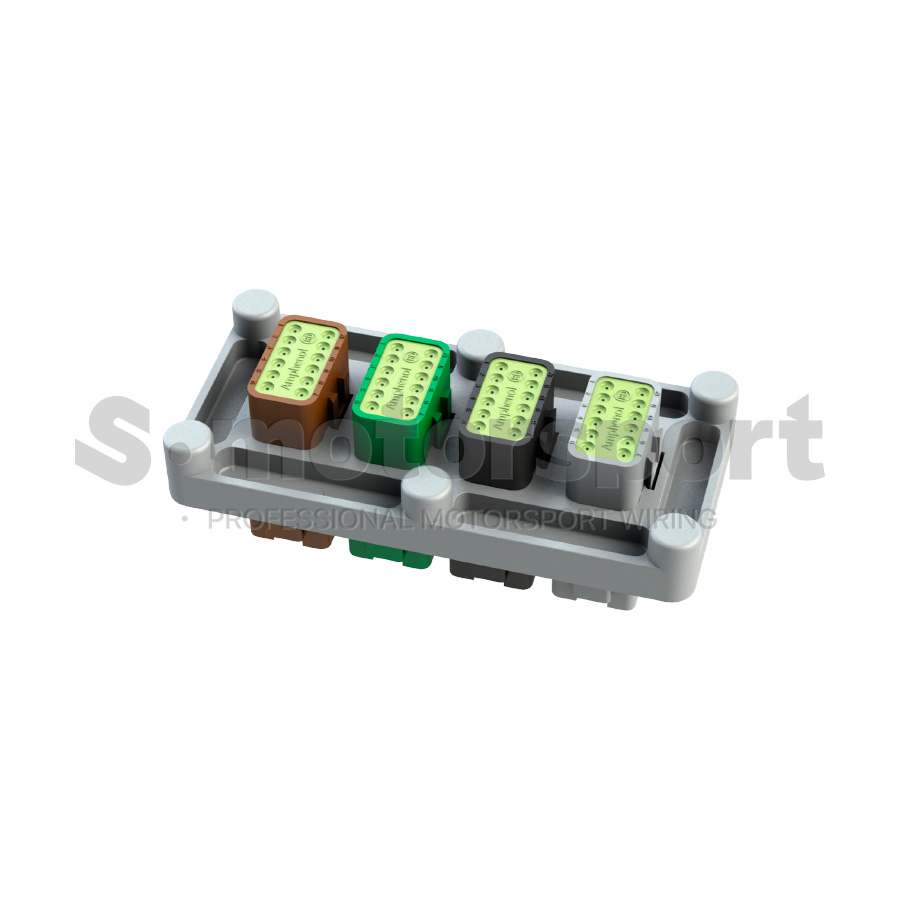

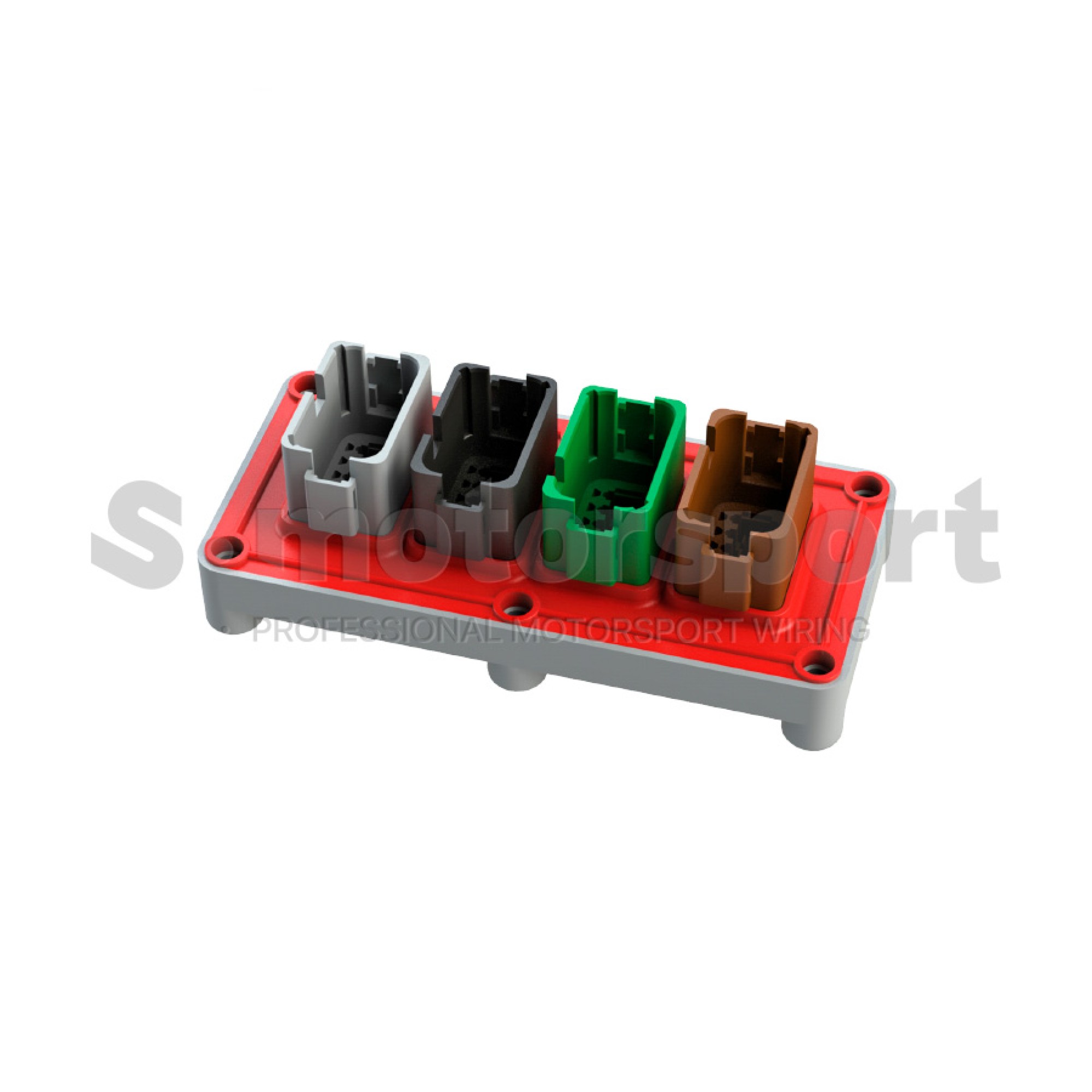

Разъём Amphenol Sine Systems AT Series Bulkhead Receptacle AT04-48P-B016RD - это 48-ми контактный панельный корпус, объединивший в себе четыре 12-ти контактных разъема: Серый (A)  AT04-12PA-RD01, Черный (B) AT04-12PB-RD01, Зеленый (С) AT04-12PC-RD01, Коричневый (D) AT04-12PD-RD01. Разъемы RD01 оснащены зауженным диаметром задних уплотнителей Reduced Diameter Rear Seal - 1.35mm - 3.05mm, которые обеспечивают лучшую защиту от влаги при использовании проводов малого сечения. Корпус оснащен общим высокотемпературным уплотнителем. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации. Корпус разъема монтируется с внутренней стороны панели, перегородки или корпуса оборудования.

Корпус выполнен из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C позволяет использовать разъём в суровых условиях эксплуатации (harsh-environment) - от автопрома до промышленного оборудования.

Разъём подходит для проводников сечением 0.5 - 2.0 мм² (20 - 14 AWG), поддерживает  ток до 13A, оснащён контактами Pin и полностью совместим с контактами серии AT.

Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с гарантирует длительный срок службы без потери качества соединения. Все разъемы / соединители оснащены фиксатором Wedgelock, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.

Вся линейка разъемов Amphenol Sine Systems AT Series Bulkhead Receptacle применяется в силовых и сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА - датчики, контроллеры, автоматизация, шкафы управления
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах

• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции для российских компаний
