8-ми контактный разъем Amphenol Sine Systems AT04-08PD-PM16

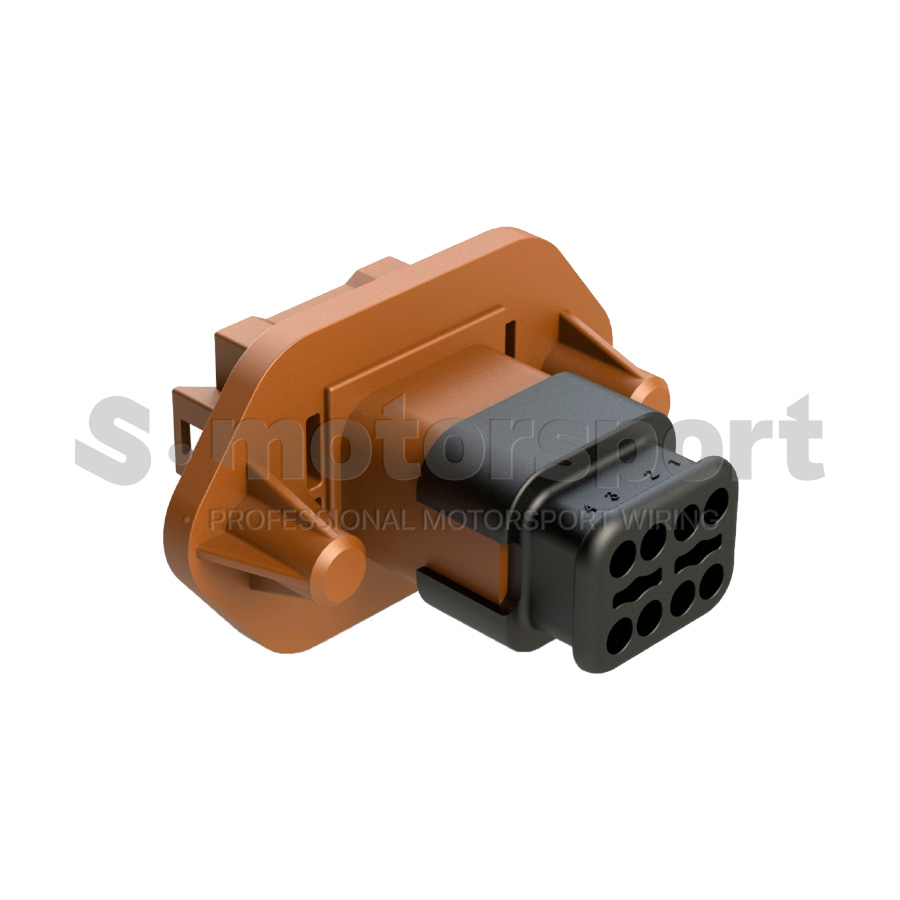

8-ми контактный разъем Amphenol Sine Systems | AT Series | Panel Mate | PM16 | AT04-08PD-PM16 | Key - D / Color - Brown / Reduced Seal / Pin (Корпус)

Техническое описание:

• Connector Series - AT Series Panel Mate PM16
• Connector Style - Receptacle
• Number of Positions - 8
• Contact Type - Pin
• Contact Size - 16
• Contact Current Rating (Max) - 13A
• Voltage Rating (Max) - 250V
• Wire Seal - Reduced Diameter Rear Seal
• Wire Seal Diameter - 1.35 mm - 3.05 mm
• Wire Size - (0.5 - 2.0 mm²) | (20 - 14 AWG)
• Keying Kode - D
• Housing Color - Brown
• Housing Material - Thermoplastic

• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K

В комплект поставки входит:

• 8-ми контактный разъем Amphenol Sine Systems | AT Series | Panel Mate | PM16 | AT04-08PD-PM16 | Key - D / Color - Brown / Reduced Seal / Pin (Корпус) - 1 шт

Документация  >>>  Amphenol Sine Systems | AT04-08PD-PM16 Technical Drawing

Документация  >>>  Amphenol Sine Systems | Panel Mate Family Catalog

Документация  >>>  Amphenol Sine Systems | AT Series Catalog

Разъёмы Amphenol A Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DT / DTM / DTP, обеспечивая совместимость, надёжность и высокую долговечность.

Разъёмы Amphenol AT Series Panel Mate PM15 / PM16 - это надежные, пластиковые, герметичные соединители c фланцем, разработанные для эксплуатации в условиях повышенных механических нагрузок, вибраций, повышенной влажности и агрессивных сред. Соединители серии Panel Mate PM15 / PM16 имеют фланцевую конструкцию с высокотемпературным герметичным уплотнением, которое обеспечивает защиту панельной части оборудования от смазочных масел, гидравлических жидкостей, воды и пыли. Серия создана специально для применения в наиболее требовательных отраслях: морская и судовая техника, тяжёлая спецтехника, строительная и сельскохозяйственная техника, автомобильные системы, промышленная электроника, робототехника, энергетика и альтернативные источники питания.

Особенность серии PM15 / PM16 - наличие монтажного хвостовика и фланца. Специальный конструктив хвостовика защищает уплотнения каждого проводника и полностью снимает нагрузку с заднего сальника, а фланцевая конструкция с уплотнителем обеспечивает герметичное соединение панельной части. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.

Серия PM15 / PM16 полностью соответствует характеристикам стандартной линейки AT Series и совместима с контактами A Series Size 16, доступна в широком диапазоне конфигураций - 2, 3, 4, 6, 8, 12, 18 контакта.

8-ми контактный разъём Amphenol Sine Systems AT Series Panel Mate PM16 AT04-08PD-PM16 - это герметичный промышленный / автомобильный разъем с фланцем, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия разъемов PM16 оснащена монтажным хвостовиком и зауженным диаметром заднего уплотнителя Reduced Diameter Rear Seal - 1.35mm - 3.05mm, который обеспечивает лучшую защиту от влаги при использовании проводов малого сечения. Разъем монтируется с внутренней стороны панели, перегородки или корпуса оборудования.

Корпус выполнен из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C позволяет использовать разъём в суровых условиях эксплуатации (harsh-environment) - от автопрома до промышленного оборудования.

Разъём подходит для проводников сечением 0.5 - 2.0 мм² (20 - 14 AWG), поддерживает  ток до 13A, оснащён контактами Pin и полностью совместим с контактами серии AT.

Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с гарантирует длительный срок службы без потери качества соединения. Все разъемы / соединители оснащены фиксатором Wedgelock, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.

Вся линейка разъемов Amphenol Sine Systems AT Panel Mate PM16 применяется в силовых и сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.
