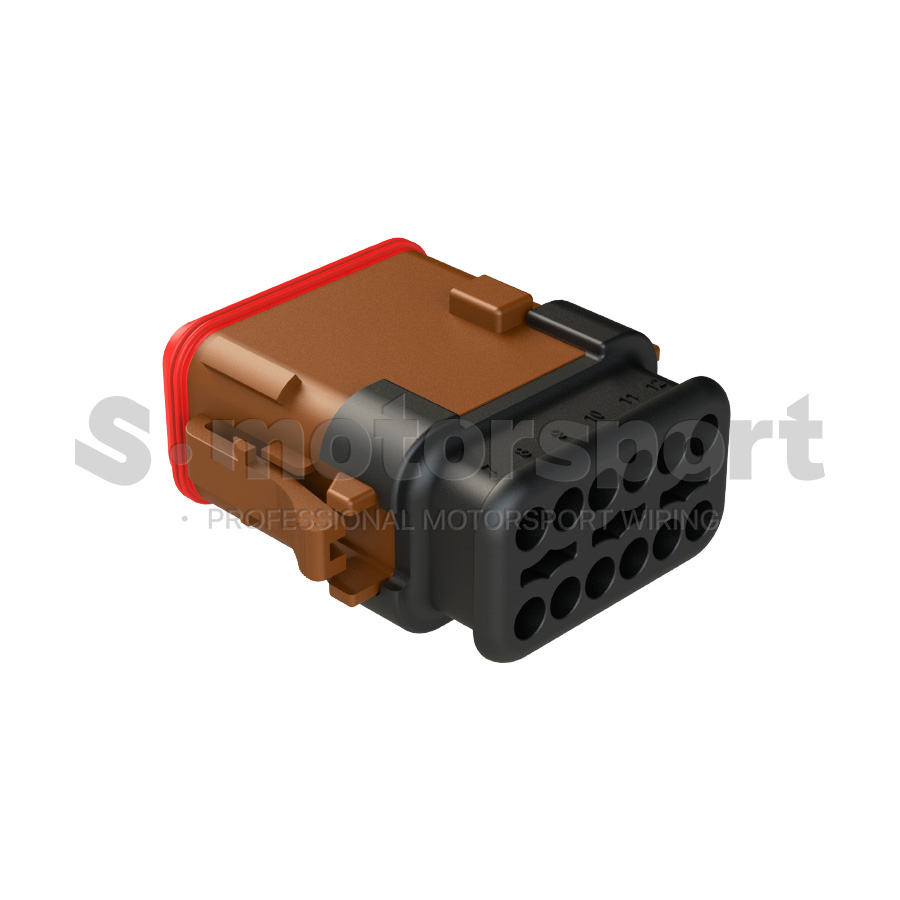

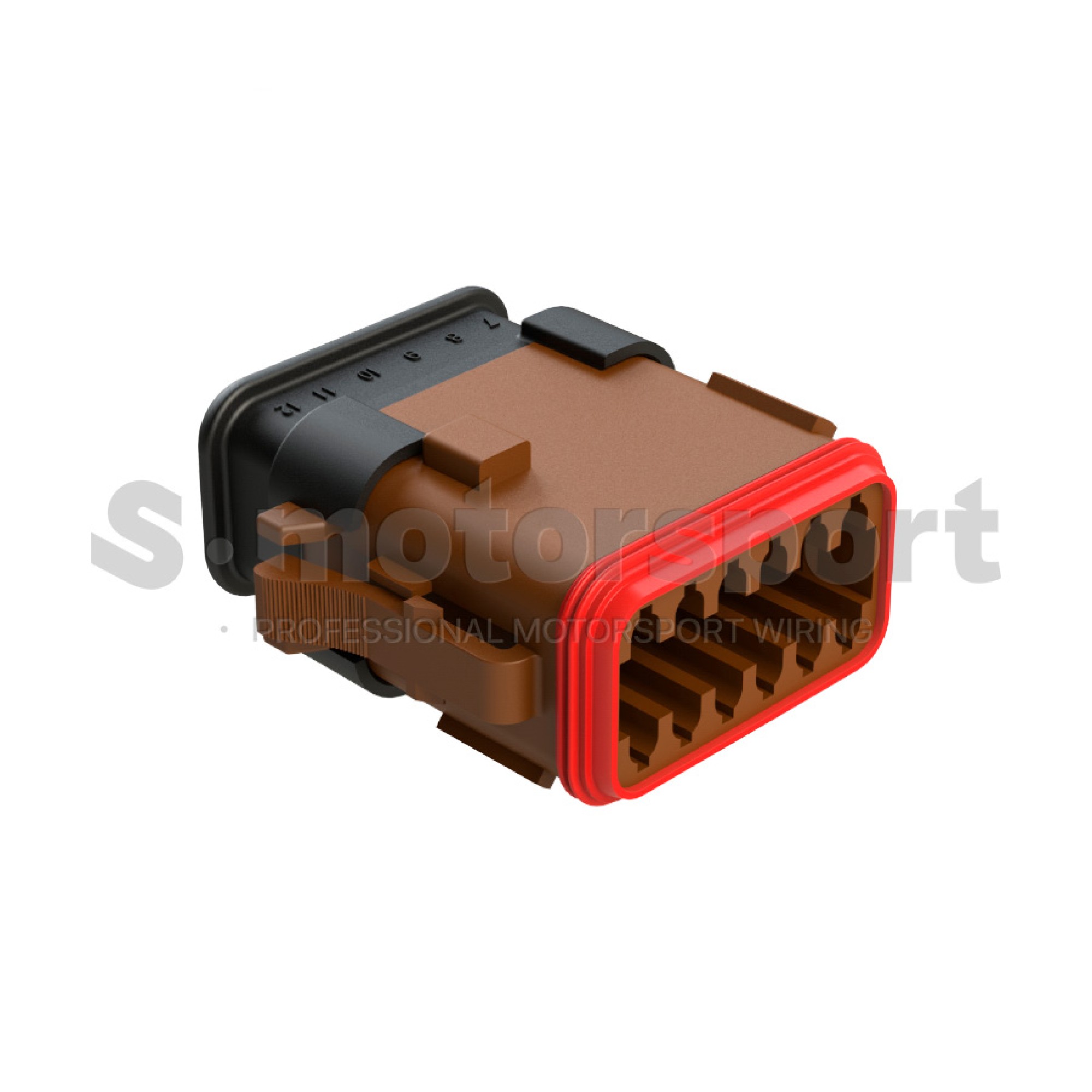

12-ти контактный разъем Amphenol Sine Systems AT06-12SD-SRBR

12-ти контактный разъем Amphenol Sine Systems | AT Series | SR01 | AT06-12SD-SRBR | Key - D / Color - Brown / Standard Seal / Socket (Корпус)

Техническое описание:

• Connector Series - AT Series SR01
• Connector Style - Plug
• Number of Positions - 12
• Contact Type - Socket
• Contact Size - 16
• Contact Current Rating (Max) - 13A
• Voltage Rating (Max) - 250V
• Wire Seal - Standard Diameter Rear Seal
• Wire Seal Diameter - 2.24 mm - 3.68 mm
• Wire Size - (0.5 - 2.0 mm²) | (20 - 14 AWG)
• Keying Kode - D
• Housing Color - Brown
• Housing Material - Thermoplastic

• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K

В комплект поставки входит:

• 12-ти контактный разъем Amphenol Sine Systems | AT Series | SR01 | AT06-12SD-SRBR | Key - D / Color - Brown / Standard Seal / Socket (Корпус) - 1 шт

Документация  >>>  Amphenol Sine Systems | AT06-12SD-SRBR Technical Drawing

Документация  >>>  Amphenol Sine Systems | SR01/SR02 Extended Strain Relief Series

Документация  >>>  Amphenol Sine Systems | AT Series Catalog

Разъёмы Amphenol A Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DT / DTM / DTP, обеспечивая совместимость, надёжность и высокую долговечность.

Разъёмы Amphenol AT Series Extended Strain Relief - это надежные, пластиковые, герметичные соединители, разработанные для эксплуатации в условиях повышенных механических нагрузок, вибраций, повышенной влажности и агрессивных сред. Серия создана специально для применения в наиболее требовательных отраслях: морская и судовая техника, тяжёлая спецтехника, строительная и сельскохозяйственная техника, автомобильные системы, промышленная электроника, робототехника, энергетика и альтернативные источники питания.

Главная особенность серии SR01 / SR02 - наличие монтажного хвостовика. Специальный конструктив хвостовика защищает уплотнения каждого проводника и полностью снимает нагрузку с заднего сальника. Это обеспечивает герметичность и долговечность соединения даже при неправильном направлении выхода жгута или некорректной установки. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.

Серия SR01 / SR02 полностью соответствует характеристикам стандартной линейки AT Series, совместима с контактами A Series Size 16, доступна в широком диапазоне конфигураций - 2, 3, 4, 6, 8, 12, 15 и 18 контактов - а также поставляется в большом выборе цветовых вариантов для удобства маркировки и обслуживания.

12-ти контактный разъём Amphenol Sine Systems AT Series SR01 AT06-12SD-SRBR - это герметичный промышленный / автомобильный коннектор с защитой IP68/IP69K, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия разъемов SR01 оснащена монтажным хвостовиком и стандартным диаметром заднего уплотнителя Standard Diameter Rear Seal - 2.24mm - 3.68mm, который обеспечивает лучшую защиту от влаги при использовании проводов стандартного сечения.

Корпус выполнен из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C позволяет использовать разъём в суровых условиях эксплуатации (harsh-environment) - от автопрома до промышленного оборудования.

Разъём подходит для проводоников сечением 0.5 - 2.0 мм² (20 - 14 AWG), поддерживает  ток до 13A, оснащён контактами Socket и полностью совместим с контактами серии AT.

Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с зауженным диаметром гарантирует длительный срок службы без потери качества соединения. Все разъемы / коннекторы оснащены фиксатором Wedgelock, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.

Вся линейка разъемов Amphenol Sine Systems AT применяется в силовых и сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА - датчики, контроллеры, автоматизация, шкафы управления
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах

• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции для российских компаний
