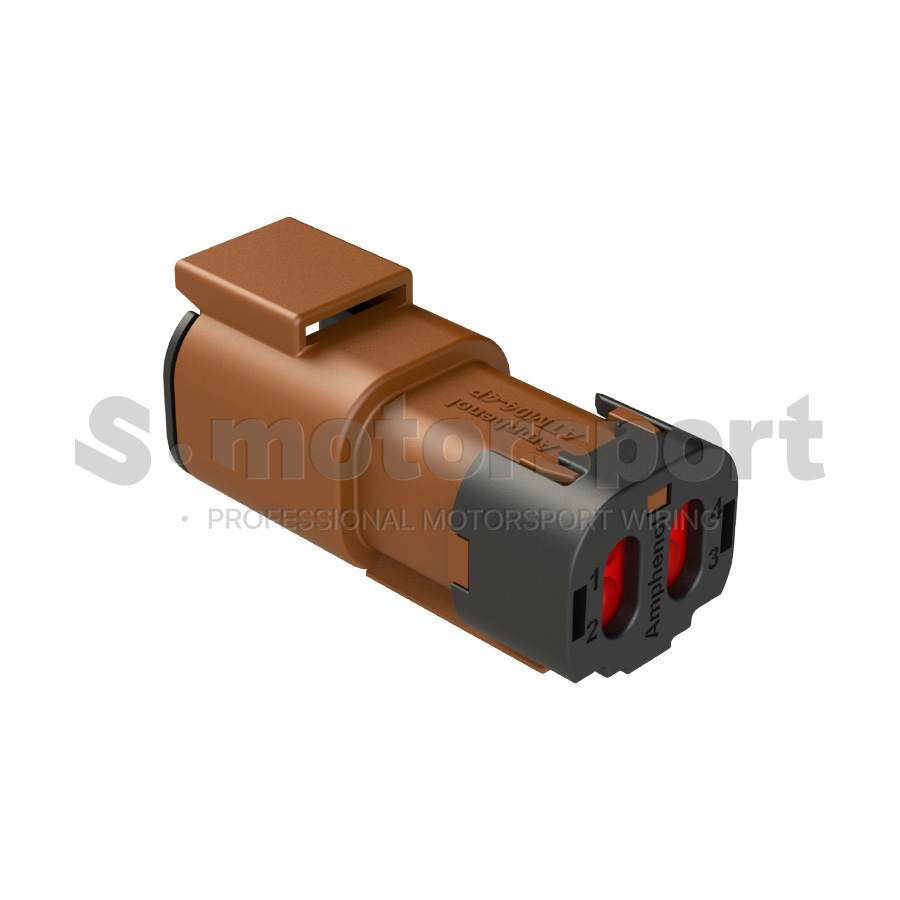

4-х контактный разъем Amphenol Sine Systems ATM04-4P-SF01BRN

4-х контактный разъем Amphenol Sine Systems | ATM Series | SF01 | ATM04-4P-SF01BRN | Color - Brown / Standard Seal / Pin (Корпус)

Техническое описание:

• Connector Series - ATM Series SF01
• Connector Style - Receptacle
• Number of Positions - 4
• Contact Type - Pin
• Contact Size - 20
• Contact Current Rating (Max) - 7.5A
• Voltage Rating (Max) - 250V
• Wire Seal - Standard Diameter Rear Seal
• Wire Seal Diameter - 1.35 mm - 3.05 mm
• Wire Size - (0.35 - 1.5 mm²) | ( 22 - 16 AWG)
• Housing Color - Brown
• Housing Material - Thermoplastic
• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K
• Mating connector - ATM06-4S, ATM06-4S-XXXXX

В комплект поставки входит:

• 4-х контактный разъем Amphenol Sine Systems | ATM Series | SF01 | ATM04-4P-SF01BRN | Color - Brown / Standard Seal / Pin (Корпус) - 1 шт.

Документация  >>>  Amphenol Sine Systems | ATM04-4P-SF01BRN Technical Drawing

Документация  >>>  Amphenol Sine Systems | SF01 Family Catalog

Документация  >>>  Amphenol Sine Systems | ATM Series Catalog

Разъёмы Amphenol Sine Systems ATM Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DTM, обеспечивая совместимость, надёжность и высокую долговечность.

Cерия Amphenol Sine Systems ATM Series SF01 - соединители оснащены съемной фиксирующей защелкой со стороны заднего уплотнителя и стандартным диаметром заднего уплотнителя. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.

4-х контактный разъём Amphenol Sine Systems SF01 Series ATM04-4P-SF01BRN - это герметичный промышленный соединитель c защитой IP68/IP69K, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия соединителей SF01 выполнена из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C. Задний уплотнитель имеет стандартный диаметр Standard Diameter Rear Seal - 1.35mm - 3.05mm, который обеспечивает лучшую защиту от влаги при использовании проводников стандартного сечения.

Вся линейка разъемов Amphenol Sine Systems ATM SF01 применяется в сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА - датчики, контроллеры, автоматизация, шкафы управления
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах
• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции для российских компаний
