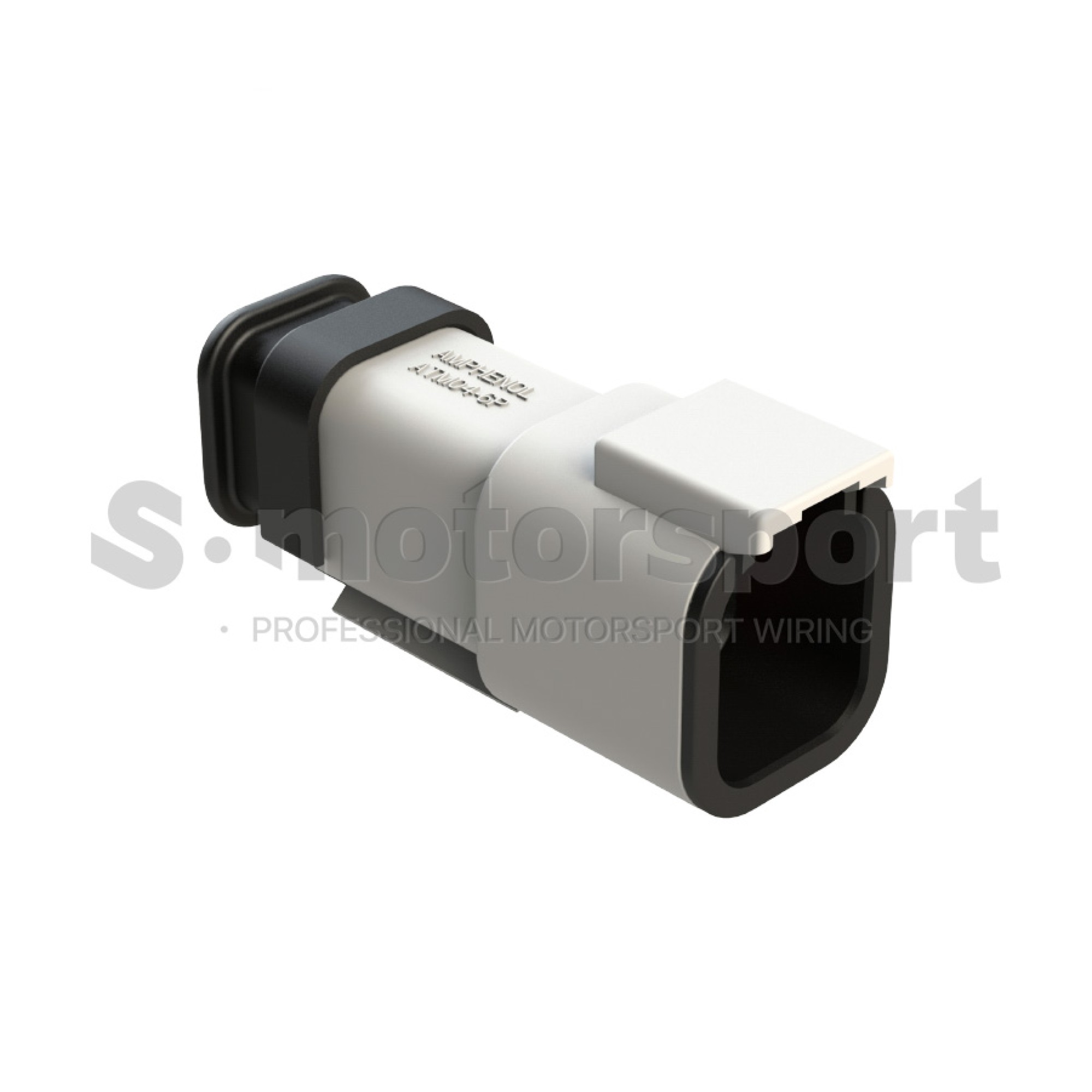

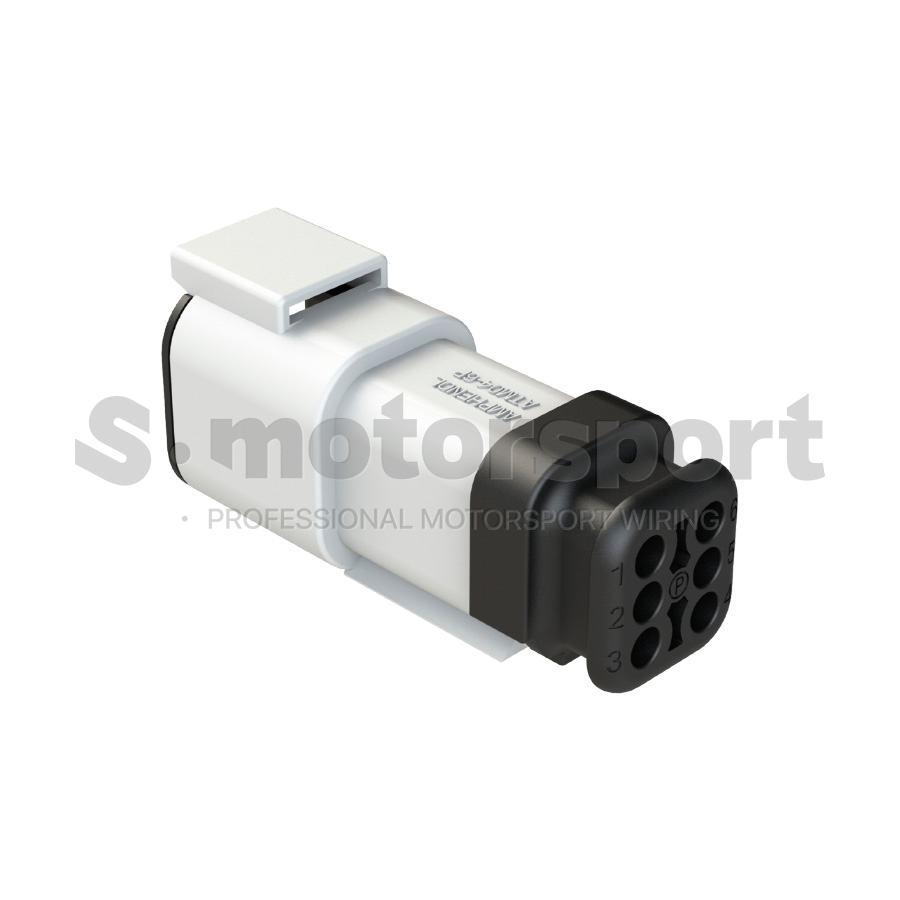

6-ти контактный разъем Amphenol Sine Systems ATM04-6P-SR01WT

6-ти контактный разъем Amphenol Sine Systems | ATM Series | SR01 | ATM04-6P-SR01WT | Color - White / Standard Seal / Pin (Корпус)

Техническое описание:

• Connector Series - ATM Series SR01
• Connector Style - Receptacle
• Number of Positions - 6
• Contact Type - Pin
• Contact Size - 20
• Contact Current Rating (Max) - 7.5A
• Voltage Rating (Max) - 250V
• Wire Seal - Standard Diameter Rear Seal
• Wire Seal Diameter - 1.35 mm - 3.05 mm
• Wire Size - (0.35 - 1.5 mm²) | ( 22 - 16 AWG)
• Housing Color - White
• Housing Material - Thermoplastic
• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K

В комплект поставки входит:

• 6-ти контактный разъем Amphenol Sine Systems | ATM Series | SR01 | ATM04-6P-SR01WT | Color - White / Standard Seal / Pin (Корпус) - 1 шт.

Документация  >>>  Amphenol Sine Systems | ATM04-6P-SR01WT Technical Drawing

Документация  >>>  Amphenol Sine Systems | ATM SR01 Extended Strain Relief Series

Документация  >>>  Amphenol Sine Systems | ATM Series Catalog

Разъёмы Amphenol A Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DT / DTM / DTP, обеспечивая совместимость, надёжность и высокую долговечность.

Разъёмы Amphenol ATM Series Extended Strain Relief SR01 - это надежные, пластиковые, герметичные соединители, разработанные для эксплуатации в условиях повышенных механических нагрузок, вибраций, повышенной влажности и агрессивных сред. Серия создана специально для применения в наиболее требовательных отраслях: морская и судовая техника, тяжёлая спецтехника, строительная и сельскохозяйственная техника, автомобильные системы, промышленная электроника, робототехника, энергетика и альтернативные источники питания.

Главная особенность серии SR01 - наличие монтажного хвостовика. Специальный конструктив хвостовика защищает уплотнения каждого проводника и полностью снимает нагрузку с заднего сальника. Это обеспечивает герметичность и долговечность соединения даже при неправильном направлении выхода жгута или некорректной установки. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.

Серия SR01 полностью соответствует характеристикам стандартной линейки ATM Series, совместима с контактами A Series Size 20, доступна в широком диапазоне конфигураций - 2, 3, 4, 6, 8, 12 контактов - а также поставляется в большом выборе цветовых вариантов для удобства маркировки и обслуживания.

6-ти контактный разъём Amphenol Sine Systems ATM Series SR01 ATM04-6P-SR01WT - это герметичный промышленный / автомобильный коннектор с защитой IP68/IP69K, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия разъемов SR01 оснащена монтажным хвостовиком и стандартным диаметром заднего уплотнителя Standard Diameter Rear Seal - 1.35mm - 3.05mm, который обеспечивает лучшую защиту от влаги при использовании проводов стандартного сечения.

Корпус выполнен из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C позволяет использовать разъём в суровых условиях эксплуатации (harsh-environment) - от автопрома до промышленного оборудования.

Разъём подходит для проводоников сечением 0.35 - 1.5 мм² (22 - 16 AWG), оснащён контактами типа Pin Size 20 и полностью совместим с контактами серии AT.

Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с гарантирует длительный срок службы без потери качества соединения. Все разъемы / коннекторы оснащены фиксатором Wedgelock, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.

Вся линейка разъемов Amphenol Sine Systems ATM применяется в сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА - датчики, контроллеры, автоматизация, шкафы управления
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах
• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции для российских компаний
