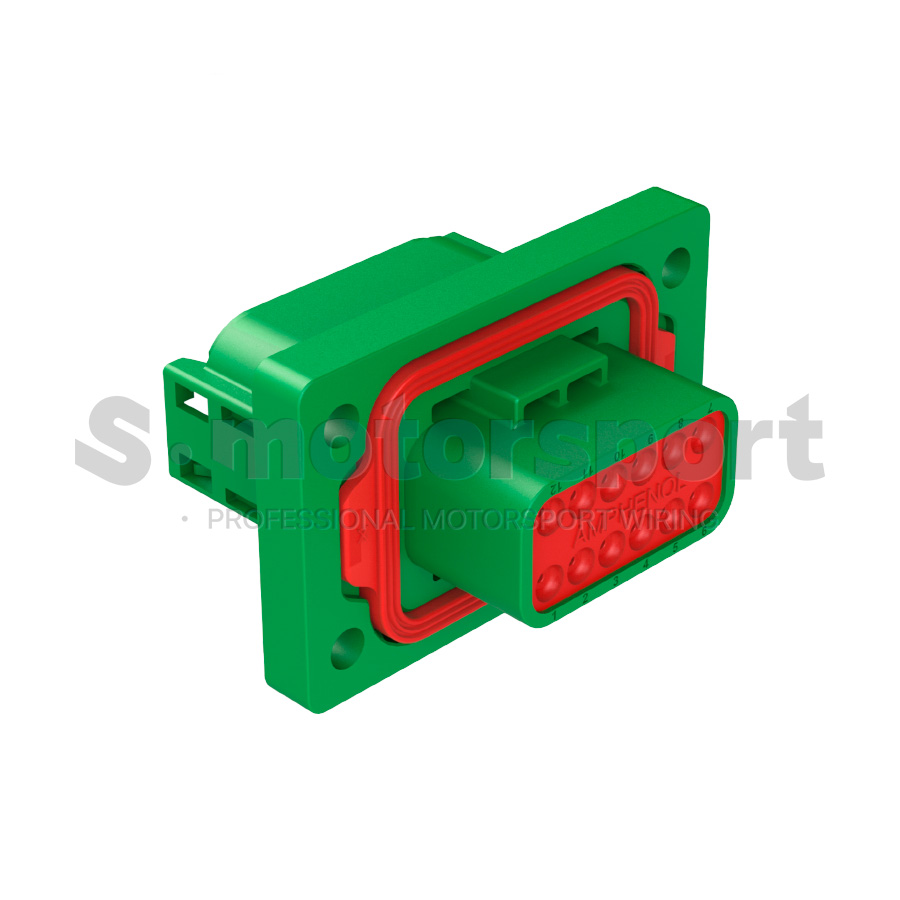

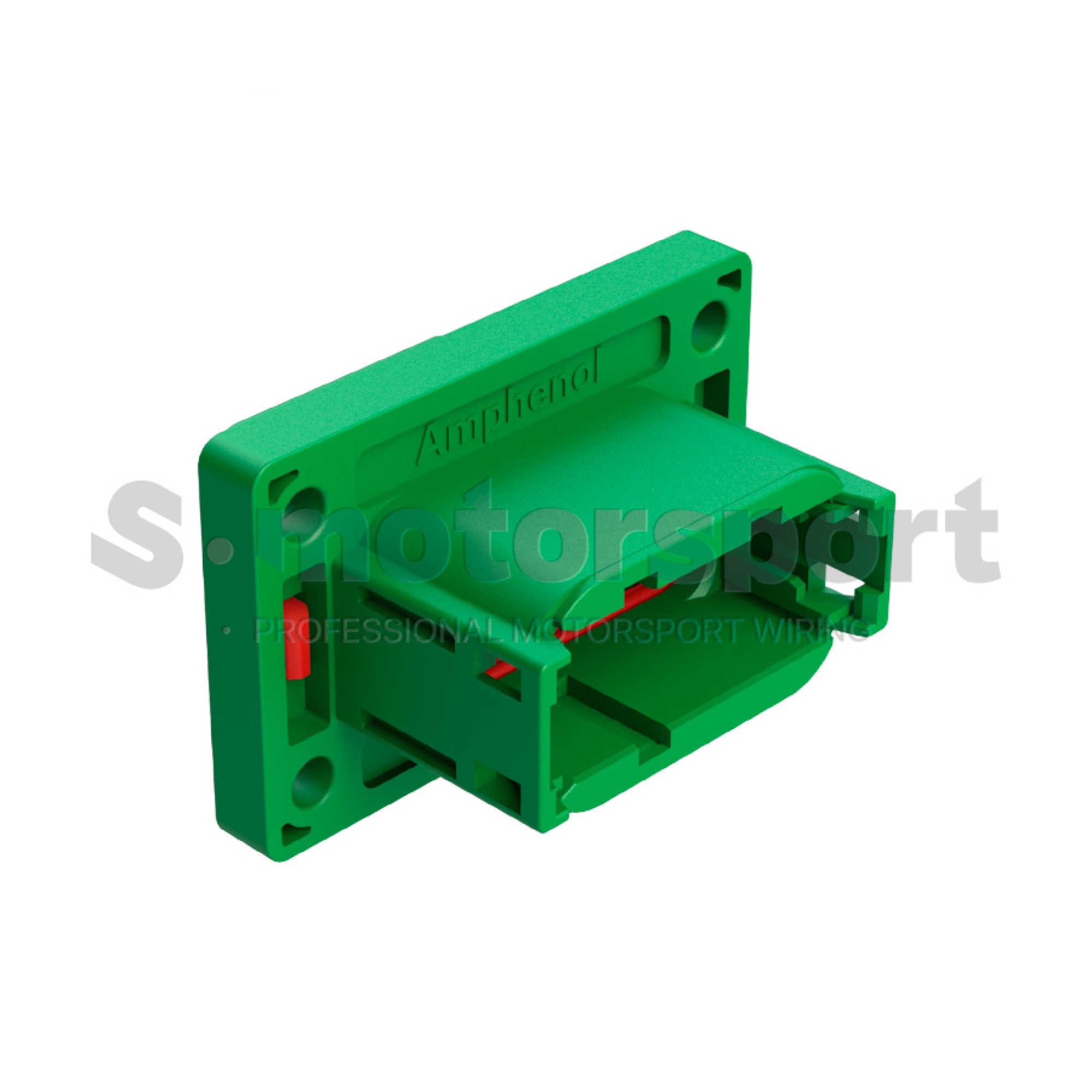

12-ти контактный разъем Amphenol Sine Systems ATM04-12PC-PM31

12-ти контактный разъем Amphenol Sine Systems | ATM Series | PM31 | ATM04-12PC-PM31 | Key - C / Color - Green / Standard Seal / Pin (Корпус)

Техническое описание:

• Connector Series - ATM Series Panel Mate PM31
• Connector Style - Receptacle
• Number of Positions - 12
• Contact Type - Pin
• Contact Size - 20
• Contact Current Rating (Max) - 7.5A
• Voltage Rating (Max) - 250V
• Wire Seal - Standard Diameter Rear Seal
• Wire Seal Diameter - 1.35 mm - 3.05 mm
• Wire Size - (0.35 - 1.5 mm²) | ( 22 - 16 AWG)
• Keying Kode - C
• Housing Color - Green
• Housing Material - Thermoplastic
• Temperature rating: -55 °C to +125 °C
• Water protection - IP68/IP69K
• Mating connector - ATM06-12SC, ATM06-12SC-XXXXX

В комплект поставки входит:

• 12-ти контактный разъем Amphenol Sine Systems | ATM Series | PM31 | ATM04-12PC-PM31 | Key - C / Color - Green / Standard Seal / Pin (Корпус) - 1 шт.

Документация  >>>  Amphenol Sine Systems | ATM04-12PC-PM31 Technical Drawing

Документация  >>>  Amphenol Sine Systems | Panel Mate Family Catalog

Документация  >>>  Amphenol Sine Systems | ATM Series Catalog

Разъёмы Amphenol Sine Systems A Series - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур. Эта серия является альтернативой и аналогом TE Deutsch DT / DTM / DTP, обеспечивая совместимость, надёжность и высокую долговечность.

Главная особенность серии Amphenol Sine Systems Panel Mate PM31 - наличие фланца с высокотемпературным уплотнением. Приборные соединители PM31 имеют монтажный фланец с высокотемпературным герметичным уплотнением, которое обеспечивает защиту панельной части оборудования от смазочных масел, гидравлических жидкостей, воды и пыли. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.

12-ти контактный разъём Amphenol Sine Systems PM31 Series ATM04-12PC-PM31 - это герметичный промышленный соединитель с фланцем и защитой IP68/IP69K, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия соединителей PM31 выполнена из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C. Задний уплотнитель имеет стандартный диаметр Standard Diameter Rear Seal - 1.35mm - 3.05mm, который обеспечивает лучшую защиту от влаги при использовании проводов стандартного сечения. Разъем монтируется с внешней стороны панели, перегородки или корпуса оборудования.

Вся линейка разъемов Amphenol Sine Systems ATM применяется в сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА - датчики, контроллеры, автоматизация, шкафы управления
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах
• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции для российских компаний
