TE Connectivity - мировой лидер в области электрических соединений / разъемов / коннекторов для транспорта, энергетики и промышленной электроники.

Разъёмы TE Connectivity AMPSEAL - это линейка промышленных электрических соединителей, разработанных для эксплуатации в тяжелых условиях: вибрация, влага, химия, пыль, резкие перепады температур, где требуется максимальная надёжность, стабильность сигнала и защита от внешних воздействий.

Разъёмы TE Connectivity AMPSEAL применяются в автотранспорте, спецтехнике, сельхозмашинах, промышленном оборудовании, подкапотных узлах и любых электромодулях, работающих при высокой температуре, вибрации и воздействии влаги.

Разъёмы TE Connectivity AMPSEA включает кабельные разъёмы и PCB-разъёмы для установки на плату, что делает AMPSEAL универсальным решением для силовых, сигнальных и управляющих контуров.

Ключевые преимущества серии AMPSEAL:

Максимальная герметичность IP67/IP69K - AMPSEAL выдерживает воздействие воды, грязи, пыли, химических реагентов и солевых туманов. Герметичное межкорпусное уплотнение и индивидуальная защита каждого контакта гарантируют стабильную работу в условиях повышенной влажности и при прямого попадания воды. Каждый контакт помещён в свою герметичную ячейку, что защищает не только от воды, но и от химии, масел, топлива и пыли.
Устойчивость к вибрациям и механическим нагрузкам - разъёмы рассчитаны на эксплуатацию в условиях резонансных вибраций до 10 G и ударных нагрузок до 50 G в течение короткого промежутка времени. Это делает серию подходящей для подкапотных зон, гидросистем, шасси техники и других вибронагруженных узлов.
Экстремальная термостойкость - корпус и уплотнения сохраняют характеристики при высоких и низких температурах от –40° до +125°C. Эти параметры позволяют использовать разъёмы в автомобилях, спецмашинах, спецтранспорте, промышленной автоматике и удалённых силовых модулях.
Надёжная фиксация и защита контактов - Lanceless-контакты, блокировка замком-фиксатором обеспечивают устойчивость разъёма к выдергиванию, вибрации и неполному замыканию контактов с обоих сторон.
Гибкость применения - серия разъём используется с проводниками 24 - 16 AWG | (0.2 - 1.5 mm²), что удобно для проектирования жгутов любой сложности - от сигнальных до силовых.
Серия предлагает большой выбор типоразмеров / конфигураций - доступна в широком диапазоне конфигураций - 8, 14, 16, 23, 35 контактов, а также поставляется в большом выборе цветовых вариантов и ключей для удобства маркировки и обслуживания.

Серия разъемов TE Connectivity AMPSEAL имеет следующие конфигурации:

Receptacle | Standard Wire Seal - разъем с контактами типа Socket «розетка» и стандартным задним уплотнителем / сальником. Разъём подходит для проводников сечением (0.5 - 1.5 mm²) | (20 - 16 AWG)
Receptacle | Reduced Wire Seal - разъем с контактами типа Socket «розетка» и зауженным задним уплотнителем / сальником. Разъём подходит для проводников сечением (0.2 - 0.5 mm²) | (24 - 22 AWG)
PCB 90° Headers | Without Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, без уплотнителя / сальника. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Right Angle / 90°
PCB 90° Headers | With Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, с уплотнителем / сальником. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Right Angle / 90°
PCB 180° Headers | Without Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, без уплотнителя / сальника. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180°
PCB 180° Headers | With Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, с уплотнителем / сальником. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180°

Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с зауженным диаметром гарантирует длительный срок службы без потери качества соединения.

Все разъемы / коннекторы оснащены фиксатором контактов, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.

Вся линейка разъемов TE Connectivity AMPSEAL применяется в силовых и сигнальных цепях, а также для монтажа на PCB платы - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.

Область применения:

Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт
Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника
Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства
Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья
Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистемы
Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА -датчики, контроллеры, автоматизация, шкафы управления
Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервоприводы, силовые модули в автономных системах
OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции
PCB платы - изделия микроэлектроники, автоматика, измерительные приборы, силовая электроника и системы управления

Теги: TE | AMP | AMPSEAL Series

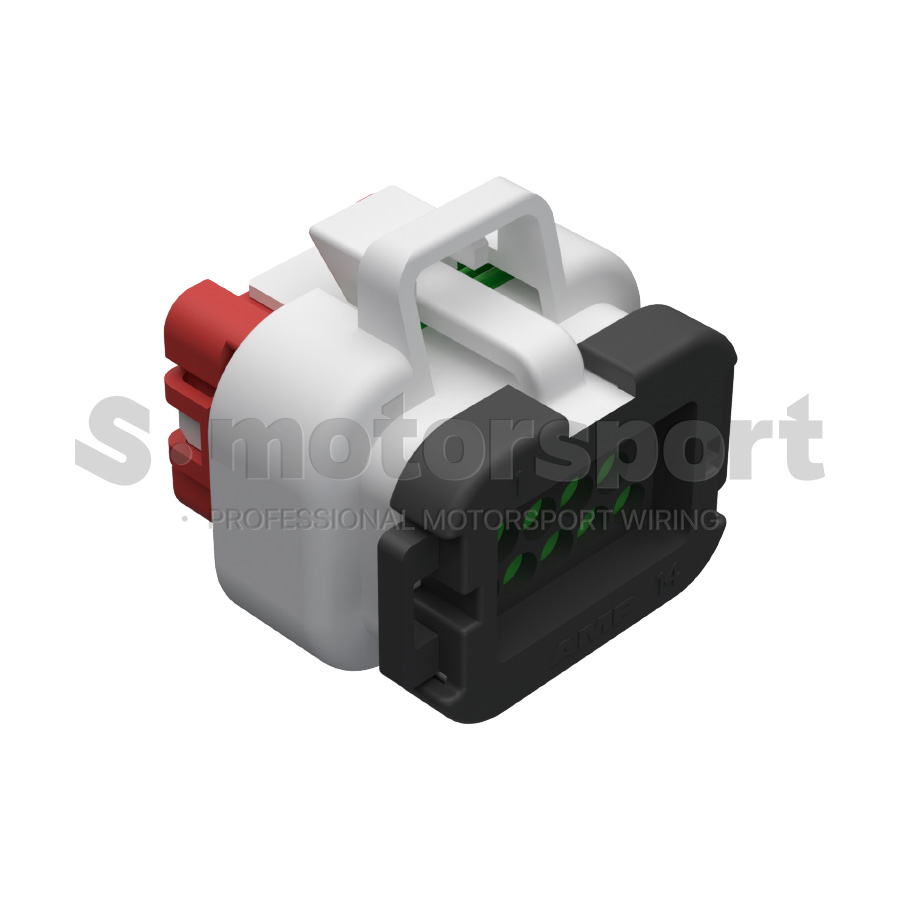

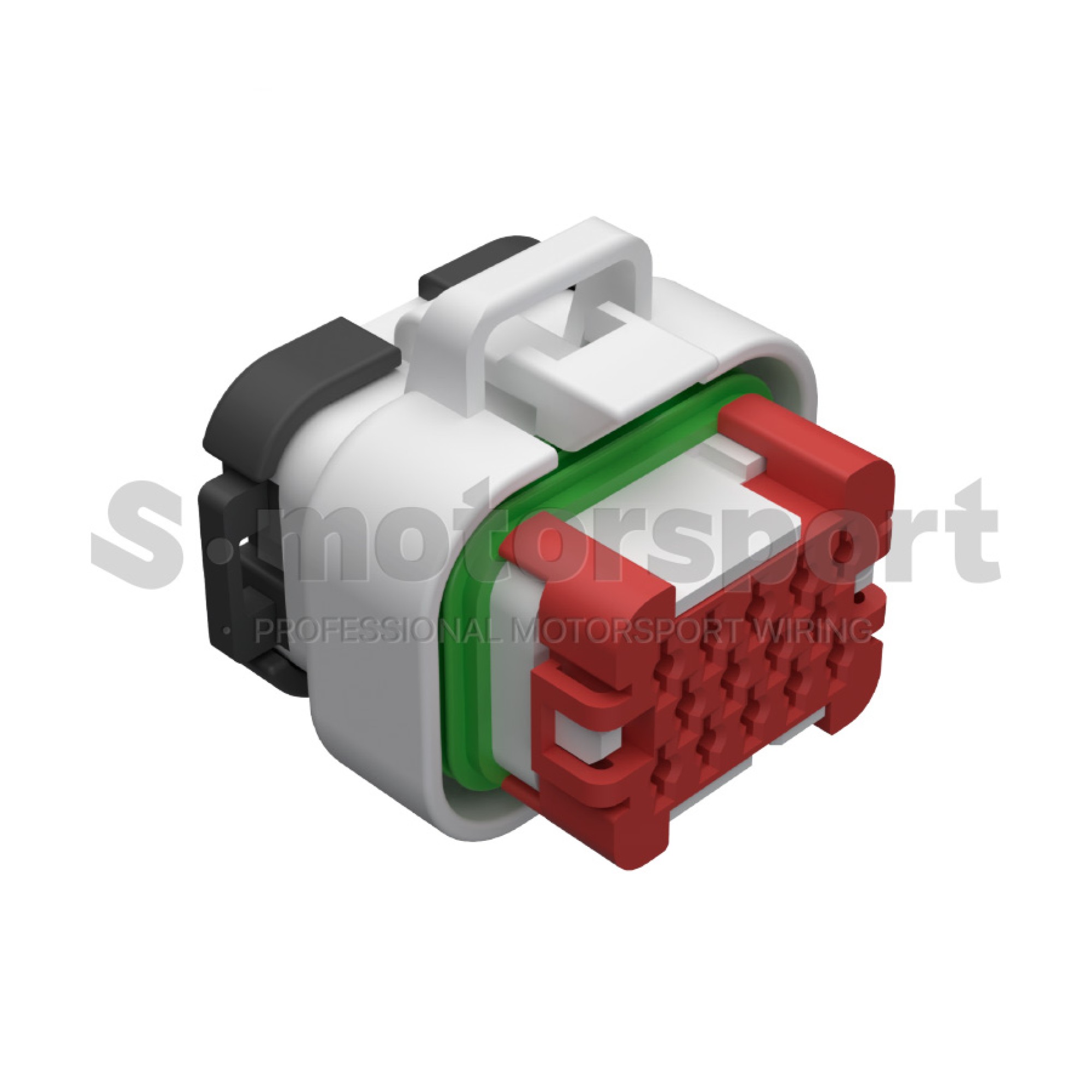

14-ти контактный разъем TE AMP | AMPSEAL Series | 776273-2
