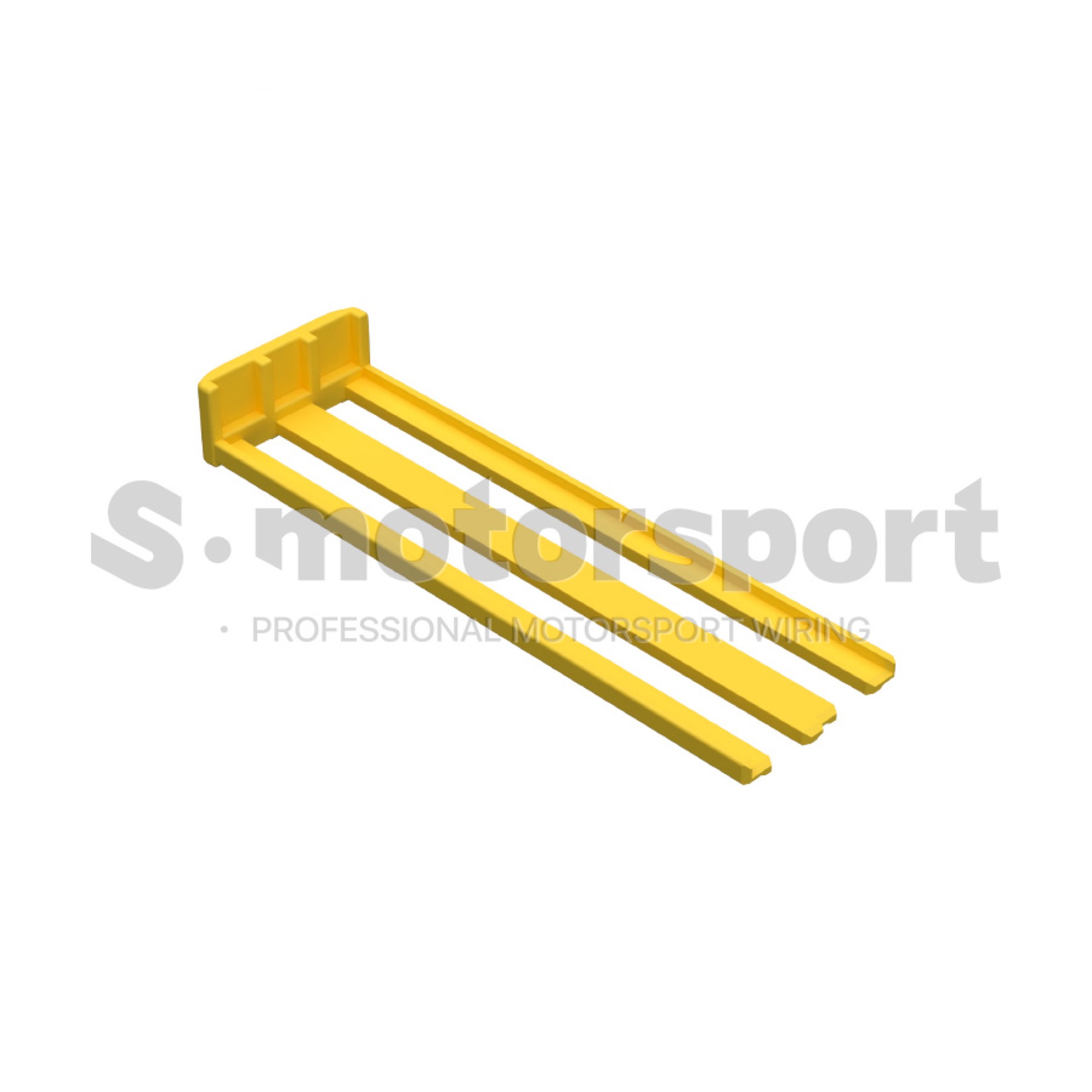

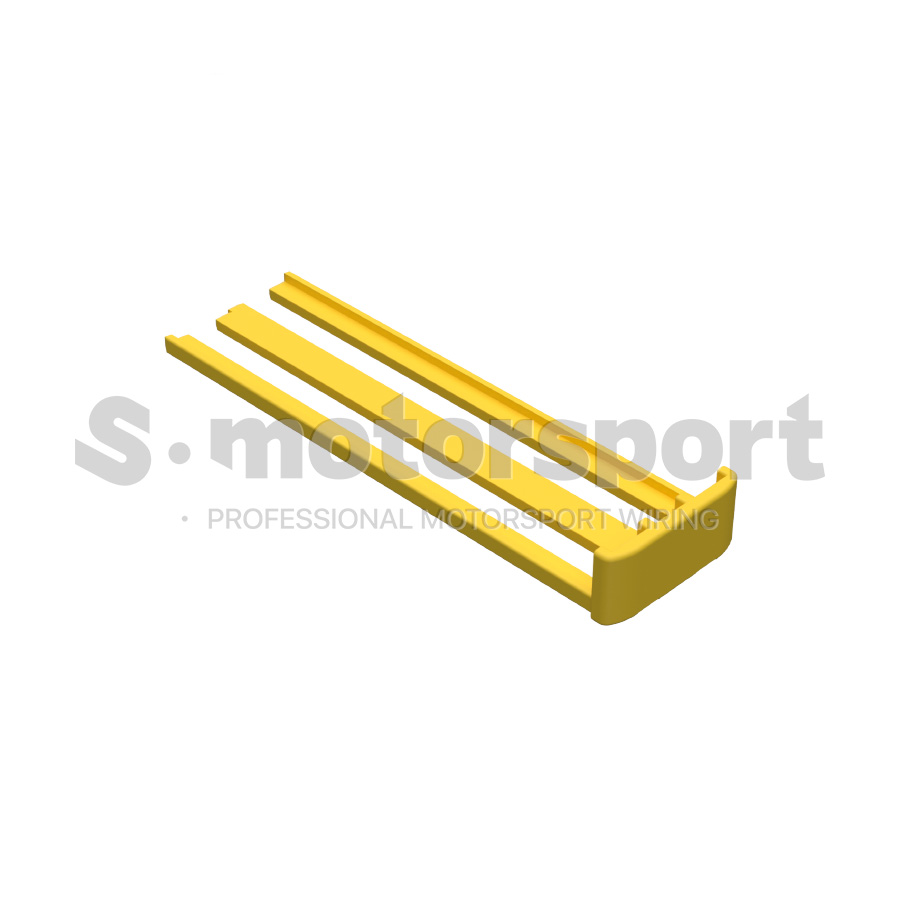

Замок-фиксатор TE | LeavySeal Series | 2327845-1

Замок-фиксатор TE | LeavySeal Series | 2327845-1 | Secondary Lock for 95 Way Receptacle / Socket / Color - Yellow

Техническое описание:

• Connector Series - LEAVYSEAL Series
• Connector Accessory Type - Secondary Lock
• For Connector Type - Receptacle
• Number of Positions - 95
• Use for Connectors - 1-2344950-1 / 2-2344950-1
• Contact Type - Socket
• Color - Yellow
• Housing Material - PBT
• Temperature rating: -40 °C to +120 °C

В комплект поставки входит:

• Замок-фиксатор TE | LeavySeal Series | 2327845-1 | Secondary Lock for 95 Way Receptacle / Socket / Color - Yellow - 1 шт.

Документация  >>>  TE | AMP | LEAVYSEAL | 2327845-1

Документация  >>>  TE | AMP | LEAVYSEAL | Product Drawings - 2327845-1

Документация  >>>  TE | AMP | LEAVYSEAL | Technical Manual

Документация  >>>  TE | AMP | LEAVYSEAL | Contacts and Seals (AMP MCP Series)

Разъёмы TE Connectivity AMP LEAVYSEAL - герметичные многоконтактные automotive-соединители с рычажным замком (Lever Lock), рассчитанные на надёжную работу в тяжёлых условиях эксплуатации. Серия также включат в себя мультиконтактные / гибридные соединители, данная компоновка разъемов объединяет несколько размеров контактов в одном герметичном корпусе, для одновременной передачи сигнальных и силовых цепей.

TE AMP LEAVYSEAL - это серия герметичных многоконтактных разъёмов / соединителей для транспорта и промышленного оборудования. Она разработана для тяжёлых условий эксплуатации жгутовой продукции, кабельных сборок и периферийных устройств, где отказ контакта недопустим: вибрация шасси, вода и грязь, пыль, реагенты, вода при высоком давлении, а также резкие перепады температур.

TE AMP LEAVYSEAL - мультиконтактные / гибридные соединители, серия имеет компоновки разъемов объединяющие несколько размеров контактов - силовые, сигнальные в одном негабаритном корпусе, для одновременной передачи разных типов сигналов или питания (блоки управления и распределения питания / сигналов), идеально подходит для использования в автопромышленности, грузовом транспорте, спецтехнике и карьерных машинах, промышленной автоматизации, робототехнике и тд.

Разъёмы TE Connectivity AMP LEAVYSEAL разработаны под распространённые серии контактов AMP MCP и MCON1.2:

• AMP | MCP 1.5K Contact Series - Сечение проводника - 0.2 - 1.5 mm² | Максимальный ток - до 20A
• AMP | MCP 2.8K Contact Series - Сечение проводника - 0.2 - 2.5 mm² | Максимальный ток - до 30A
• AMP | MCP 6.3K / 4.8 Contact Series - Сечение проводника - 0.35 - 6.0 mm² | Максимальный ток - до 40A
• AMP | MCON 1.2 Contact Series - Сечение проводника - 0.13 - 1.5 mm² | Максимальный ток - до 17A

Благодаря высоким эксплуатационным характеристикам разъёмов / соединителей TE AMP LEAVYSEAL - включая возможность конфигураций со степенью защиты IP69K и материаловов с классом огнестойкости UL94 V-0 - серия подходит для применения в зонах повышенных тепловых нагрузок: моторный отсек (on-engine), системы доочистки выхлопа (aftertreatment), трансмиссия и силовые системы, контуры охлаждения, а также промышленное оборудование с интенсивным тепловыделением. Серия создана специально для отраслей, где требуется стабильность, герметичность и высокая виброустойчивость, а также полноценная совместимость с современной электроникой и жгутовыми системами.

Ключевая особенность серии разъёмов / соединителей TE AMP LEAVYSEAL:

• Рычажный замок / рычаг блокировки разъема (Lever Lock) - обеспечивает удобную стыковку, надежное примыкание разъемов, стабильную фиксацию соединения и контактов, упрощает сборку и обслуживание жгутов. Lever Lock также обеспечивает высокую стойкость к вибрациям и высокий уровень герметичности соединителя.
• Вторичная фиксация контактов (Secondary lock) - обеспечивают стабильную работу соединений в условиях вибрации и ударных нагрузок, а также исключает неполную установку контактов в копрусе разъема, обеспечивает точное выравнивание и удержание контактов, снижает риск выхода из строя цепей из-за вибраций.
• Степень защит для тяжёлых условий эксплуатации – вся серия соединителей обеспечивает степень защиты IP67 и IP69K, высокую герметичность и полную изоляцию контактов от мелкодисперсной пыли, песка и грязи, а также воды и химических средств. При необходимости можно повысить степень защиты разъемов до уровня IP69K. Для этого необходимо использовать защитные кожухи / крышки (Backshell / Cover).
• Разъем IP69K - это гарантия бесперебойной работы электроники, жгутов, кабельных сборок и оборудования в целом, в условиях, которые считаются «смертельными» для стандартных промышленных соединителей. IP69K (DIN 40050-9) - стандарт изначально разработанный для строительной и тяжелой техники. Испытания проводятся с меньшего расстояния (100–150 мм) и с более высокой силой удара водяной струи.
• Класс огнестойкости UL94 V-0 - корпуса разъемов серии TE AMP LEAVYSEAL имеет высший класс огнестойкости по стандарту Underwriters Laboratories (UL), который означает, что материал самозатухает за 10 секунд при вертикальном горении и не образует горящих капель, также корпус соединителя также обладает повышенной стойкостью к агрессивным средам.
• Экстремальная термостойкость - корпус и уплотнения разъемов сохраняют стабильные характеристики при высоких и низких температурах от –40° до +140°C. Эти параметры позволяют использовать разъёмы в автомобилях, спецмашинах, спецтранспорте, промышленной автоматике и удалённых силовых модулях.
• Широкий выбор конфигураций разъемов / соединителей – серия включает в себя широкий диапазонно конфигураций (количество контактов) – 15, 18, 21, 22 25, 26, 31, 39, 46 ,48, 62, 92, 95,104 контактов интегрированных в один небольшой корпус разъема.
• Мультиконтактные / гибридные соединители – мультиконтактные / гибридные соединители, серия имеет компоновки разъемов объединяющие несколько размеров контактов - силовые и сигнальные в одном негабаритном корпусе, для одновременной передачи разных типов сигналов или питания (блоки управления и распределения питания / сигналов), что упрощает монтаж, экономит место и обеспечивает электромагнитную совместимость, часто встречаясь в автопромышленности, грузовом транспорте, спецтехнике и карьерных машинах, промышленной автоматизации, робототехнике и тд.
• Контакты – серия совместима с четырьмя типами / размерами контактов (MCP 1.5K / MCP 2.8K / MCP 6.3K / MCON 1.2), что обеспечиваем максимальную гибкость для проектирования жгутовой продукции / кабельных сборок / блоков управления, блоков распределения питания и тд. Наличие четырех видов контактов обеспечивают гибкость при подборе размера проводников и расчете токовых нагрузок на каждый контакт.

Область применения разъёмов / соединителей TE AMP LEAVYSEAL:

Разъёмы TE Connectivity AMP LEAVYSEAL применяются там, где нужны герметичные многоконтактные automotive-соединители для жгутовой продукции и кабельных сборок, устойчивые к вибрации, влаге, грязи, пыли, реагентам и мойке. Серия подходит для решений wire-to-wire (провод-провод), wire-to-device (провод-устройство) и wire-to-board (провод-плата / разъём на плату), а также для установки на перегородку (панельный ввод / блочный соединитель). В зависимости от конфигурации LEAVYSEAL может использоваться как мультиконтактный /г ибридный разъём (совмещение сигнальных и силовых цепей), с применением совместимых систем контактов AMP MCP / MCON.

Коммерческий транспорт и спецавтотехника:

• Грузовики, тягачи, фургоны: жгуты шасси/рамы, соединения в зоне брызг и грязи, подключение датчиков, исполнительных механизмов, распределение питания и сигналов. (разъём для грузовика, разъём шасси, герметичный разъём для жгута, автомобильный разъём TE)
• Автобусы и пассажирский транспорт: кузовная электрика, модули управления, системы дверей, климат, освещение и внешняя проводка. (разъёмы для автобусов, многоконтактный разъём, влагозащищённый коннектор)
• Коммунальная / аварийная / лесная спецтехника: подключение допоборудования, гидравлики и периферии в условиях вибрации и высокой влажности. (разъём для спецтехники, разъём для вибрации, IP69K разъём, разъём для мойки высокого давления)
• Прицепы и полуприцепы: устойчивые соединения для наружных контуров, где важны герметичность и механическая фиксация. (разъёмы для прицепов, наружная проводка, герметичный разъём IP67 и IP69K)

Cельхозтехника, строительная и карьерная техника:

• Сельхозтехника (тракторы, комбайны, опрыскиватели): навесное оборудование, наружные участки жгута, зоны постоянной пыли и влаги. (разъёмы для сельхозтехники, разъём для трактора, пыле влагозащищённый разъём).
• Строительная техника (экскаваторы, погрузчики, краны, бульдозеры): датчики, клапаны, соленоиды, соединения на стреле/раме, где нужны ударостойкость и вибростойкость. (разъёмы для строительной техники, разъём для датчиков и актуаторов, разъём для гидравлики).
• Горнодобывающая и карьерная техника: тяжелые условия, высокий уровень загрязнений, регулярные мойки и механические нагрузки. (разъёмы для карьерной техники, промышленный герметичный разъём, надёжный коннектор).

Промышленное оборудование и автоматизация:

• Промышленная автоматика и станочное оборудование: герметичные многоконтактные соединения для модулей управления, датчиков, жгутов приводки, систем мониторинга. (разъёмы для промышленной автоматики, industrial connector, герметичный разъём для датчиков)
• Складская и подъёмно-транспортная техника (погрузчики, штабелёры): зоны с вибрацией, ударами и мойкой; важна быстрая стыковка / обслуживание. (разъём для погрузчика, разъём для складской техники, сервис пригодный разъём)
• Оборудование с интенсивным тепловыделением (при соблюдении требований конкретной конфигурации): рядом с приводами, силовой электроникой, источниками тепла. (разъём высокотемпературный, –40…+140°C разъём, UL94 V-0)

Морская и рекреационная техника:

• Катера, спецсуда, морская техника: влажность, брызги, солевой туман - требуются герметичные разъёмы для внешней проводки. (разъёмы для катеров, морские разъёмы, влагозащищённый разъём)
• Мотоциклы / квадроциклы / вездеходы / снегоходы: компактные соединения, постоянная вибрация, грязь и вода. (разъём для квадроцикла, разъём для мотоцикла, разъёмы для внедорожной техники)
