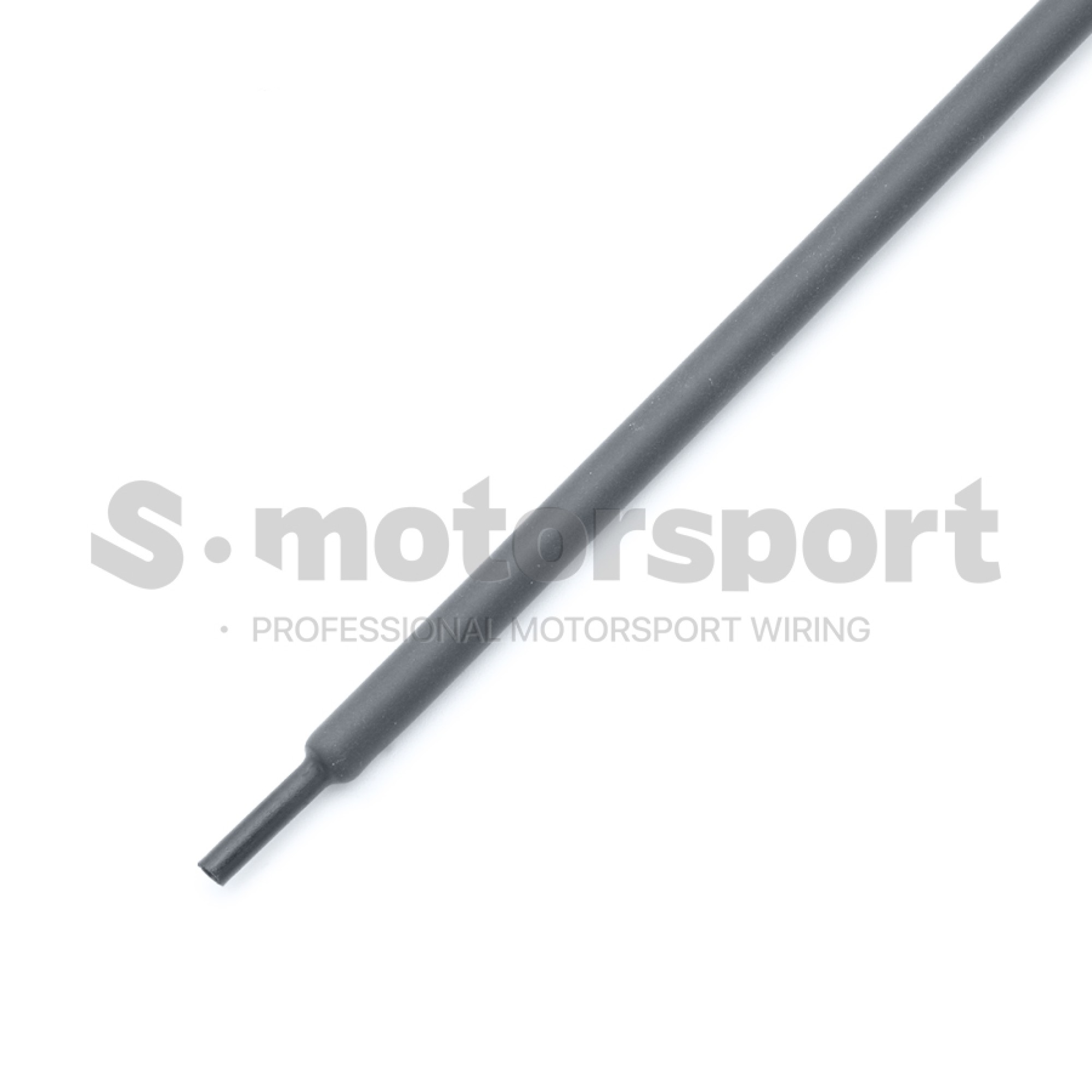

Raychem RNF-100-3/16-0-STK

Бесклеевая термоусадочная трубка TE | Raychem RNF-100-3/16-0-STK Black (1.2m)

• TE Connectivity | RAYCHEM RNF-100
• TE Internal Description: RNF-100-3/16-0-STK
• TE Internal: 5053042067
• Mil-Spec: MIL-DTL-23053/5
• Alias: 8-1193838-2, 825B-32812

Краткие технические характеристики:

• Диаметр трубки до усадки - 4,8 мм
• Диаметр трубки после усадки - 2,4 мм
• Температура эксплуатации от -55 до +135 °C
• Температура усадки +95 °С
• Коэффициент усадки - 2:1
• Тип - без клеевого слоя
• Цвет - черный
• Материал - Irradiated Modified Polyolefin

Документация  >>>  TE | Raychem RNF-100 | RNF-100-3/64-X to RNF-100-5-X

Документация  >>>  TE | Raychem RNF-100 | Application Specification

Документация  >>>  TE | Raychem RNF-100 | Диаметр трубки до и после нагрева

Документация  >>>  TE | Raychem | Выбор размера и установка

Документация  >>>  TE | Raychem | Общий каталог TE Connectivity | Raychem

Raychem RNF-100 (TE Connectivity) - это тонкостенная бесклеевая термоусадочная трубка (single wall) на основе полиолефина (Irradiated Modified Polyolefin - облученный модифицированный полиолефин или радиационно модифицированный полиолефин), не распространяющая горение, самозатухающая. Raychem RNF-100 разработана как универсальное решение для задач, где важны механическая прочность, стойкость к истиранию, защита от воздействия жидкостей и химических средств. Серия относится к классу общего назначения, но по совокупности свойств заметно превосходит многие типовые полиолефиновые термоусадки. Тонкостенная термоусадочная трубка Raychem RNF-100 усаживается на неровные формы, сохраняет гибкость и обеспечивает повышенную стойкость к абразиву и растворителям.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 используется для изоляции соединений, разгрузки натяжения в кабельных сборках у контактов разъема, мест обжима и пайки контактов, а также как оболочка легких жгутов, цветовой идентификации, маркировки и защиты проводов или компонентов от внешних воздействий в промышленной и транспортной электронике.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 оптимальна там, где нужен баланс защиты, гибкости и легкости монтажа без излишней жесткости кабельной сборки.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 применяется в автоспорте и автоэлектрике, спецтехнике и off-road, промышленной автоматики, датчиках и исполнительных устройствах, робототехнике и БПЛА, OEM-электронике, сервисе и ремонте кабельных сборок.

Ключевые характеристики Raychem RNF-100:

• Коэффициент усадки: 2:1
• Рабочий температурный диапазон: –55…+135 °C
• Минимальная температура усадки: +95 °C
• Минимальная температура полной усадки: +121 °C
• Материал - полиолефин / Irradiated Modified Polyolefin
• Температура эксплуатации: -55…+135 °C
• Повышенная стойкость к истиранию и растворителям по сравнению со многими гибкими термоусадками общего назначения
• Стойкость к химическим средам: бензин, гидравлическая жидкость, моторные масла и различные смазочные материалы, вода
• Механическая стойкость: истирание, прорезание, механические повреждения, вибрация

Термоусадочная трубка Raychem RNF-100 выпускается в следующих цветах:

• Черный | код - 0 | RNF-100-3/16-0
• Коричневый | код - 1 | RNF-100-3/16-1
• Красный | код - 2 | RNF-100-3/16-2
• Оранжевый | код - 3 | RNF-100-3/16-3
• Желтый | код - 4 | RNF-100-3/16-4
• Зеленый | код - 5 | RNF-100-3/16-5
• Синий | код - 6 | RNF-100-3/16-6
• Фиолетовый | код - 7 | RNF-100-3/16-7
• Серый | код - 8 | RNF-100-3/16-8
• Белый | код - 9 | RNF-100-3/16-9
• Прозрачный | код - Х | RNF-100-3/16-X
