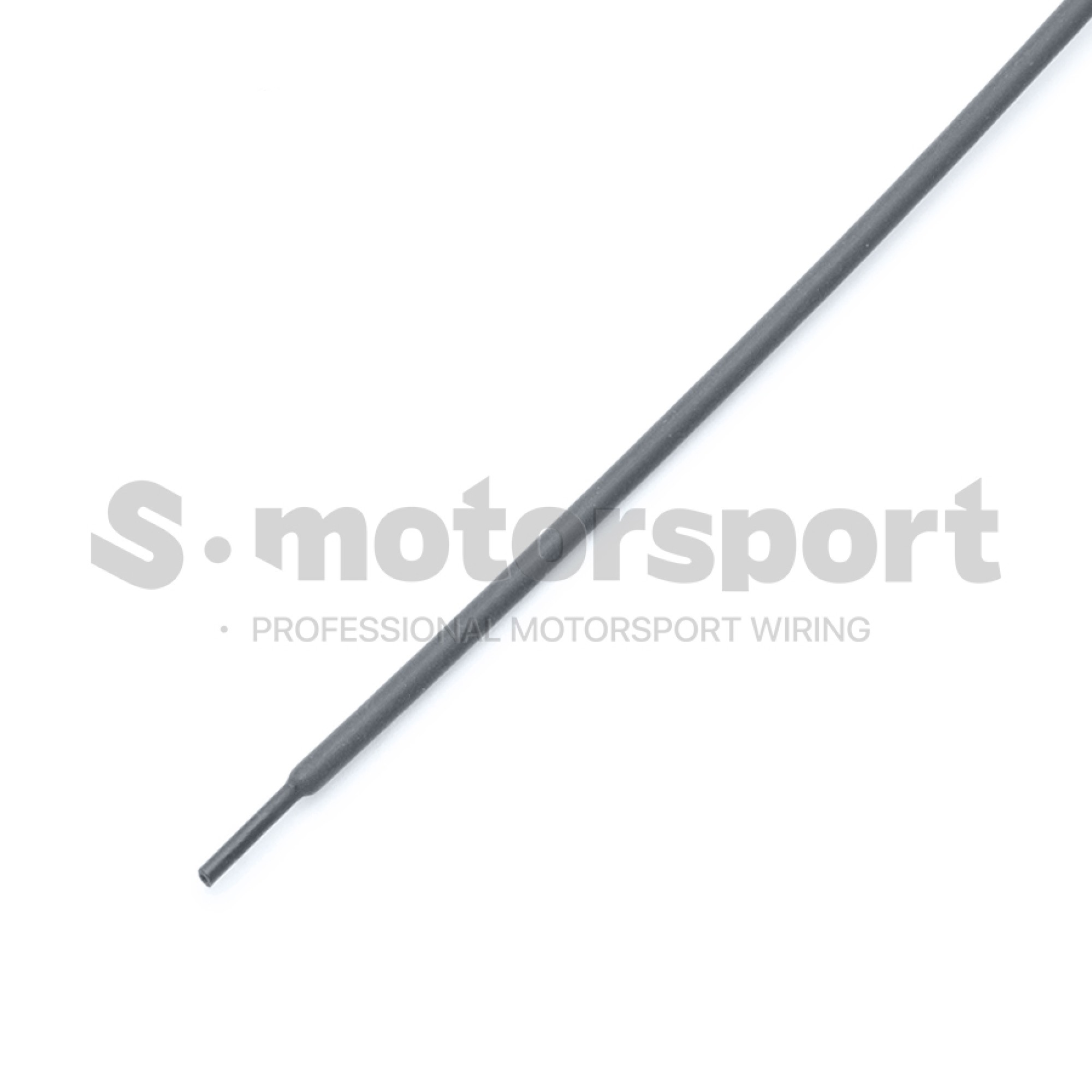

Raychem RNF-100 | RNF-100-3/64-0-STK

Бесклеевая термоусадочная трубка TE | Raychem RNF-100-3/64-0-STK Black (1.2m)

• TE Connectivity | RAYCHEM RNF-100
• TE Internal Description: RNF-100-3/64-0-STK
• TE Internal #: 5052842031
• Alias #: 3-1193821-7

Краткие технические характеристики:

• Диаметр трубки до усадки - 1,2 мм
• Диаметр трубки после усадки - 0,6 мм
• Температура эксплуатации от -55 до +135 °C
• Температура усадки +95 °С
• Коэффициент усадки - 2:1
• Тип - без клеевого слоя | Single Wall
• Цвет - черный

Документация  >>>  TE | Raychem RNF-100 | RNF-100-3/64-0-STK

Документация  >>>  TE | Raychem RNF-100 | Application Specification

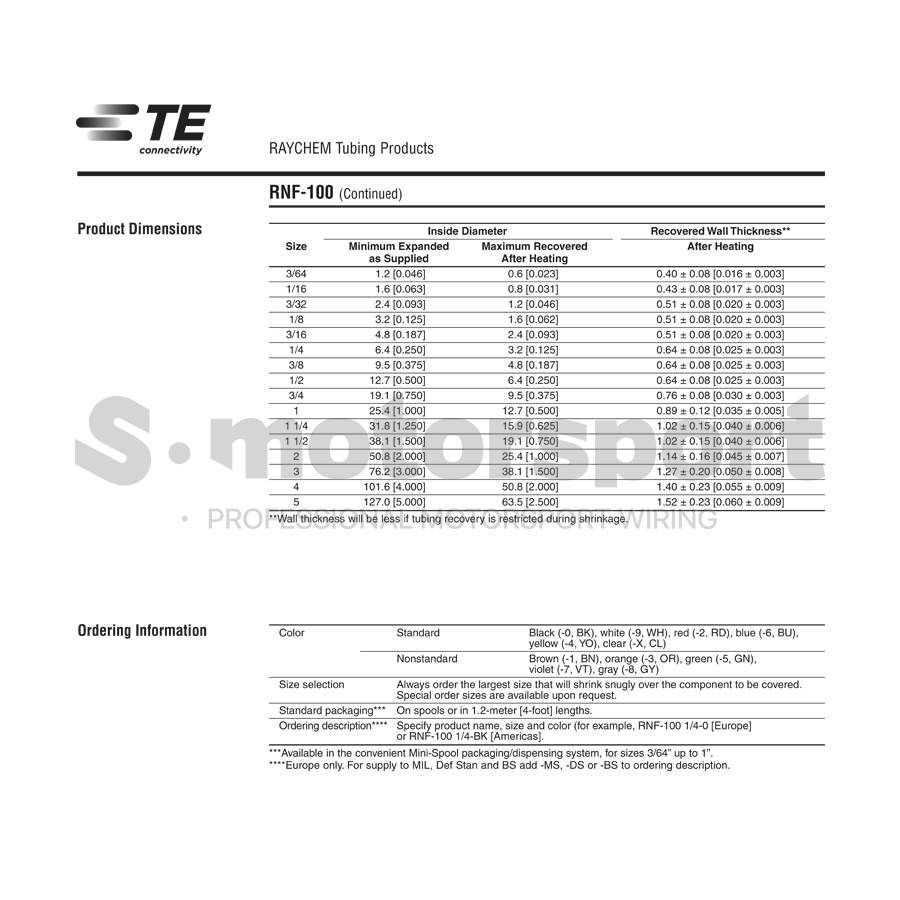

Документация  >>>  TE | Raychem RNF-100 | Диаметр трубки до и после нагрева

Документация  >>>  TE | Raychem RNF-100 | Выбор размера и установка

Документация  >>>  TE | Raychem RNF-100 | Общий каталог TE Connectivity | Raychem

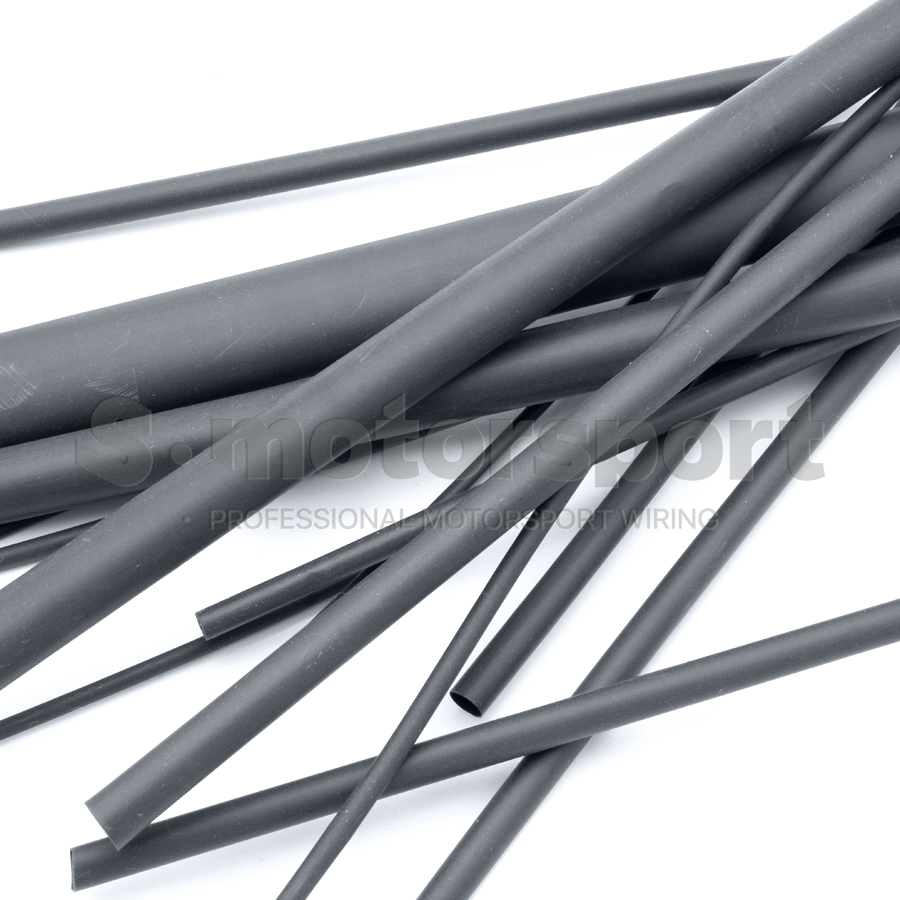

TE Connectivity Raychem RNF-100 - это тонкостенная бесклеевая термоусадочная трубка (single wall) на основе полиолефина, разработанная TE Connectivity (бренд Raychem) как универсальное решение для задач, где важны механическая прочность, стойкость к истиранию, защита от воздействия жидкостей и химических средств. Серия относится к классу «общегоего назнаяения ”, но по совокупности свойств заметно превосходит многие типовые полиолефиновые термоусадки. Тонкостенная термоусадочная трубка Raychem RNF-100 усаживается на неровные формы, сохраняет гибкость и обеспечивает повышенную стойкость к абразиву и растворителям.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 используется для изоляции соединений, разгрузки натяжения (strain relief) в кабельных сборках у контактов разъема и мест обжима /пайки контактов и соединений, а также как оболочка лёгких жгутов, цветовой идентификации / маркировки и защиты проводов/компонентов от внешних воздействий в промышленной и транспортной электронике.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 оптимальна там, где нужен баланс защиты, гибкости и легкости монтажа без излишней жёсткости и утолщения жгута / кабельной сборки, а также цветовая маркировка и идентификация проводов, ветвей, разъёмных частей жгута.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-100 применяется в автоспорте и автоэлектрике, спецтехнике и off-road, промышленной автоматики, датчиках и исполнительных устройствах, робототехнике и БПЛА, OEM-электронике, сервисе и ремонте кабельных сборок.

Ключевые характеристики TE Connectivity Raychem RNF-100:

• Коэффициент усадки: 2:1
• Рабочий температурный диапазон: –55…+135 °C
• Минимальная температура усадки: +95 °C
• Минимальная температура полной усадки: +121 °C
• Материал - полиолефин / Irradiated Modified Polyolefin
• Температура эксплуатации: -55…+135 °C
• Повышенная стойкость к истиранию и растворителям по сравнению со многими гибкими термоусадками общего назначения
• Стойкость к химическим средам: бензин, гидравлическая жидкость, моторные масла и различные смазочные материалы, вода
• Механическая стойкость: истирание, прорезание, механические повреждения, вибрация

Термоусадочная трубка Raychem RNF-100 выпускается в следующих цветах (цвет, код, пример парт-номера):

• Черный | код - 0 | RNF-100-3/64-0
• Коричневый | код - 1 | RNF-100-3/64-1
• Красный | код - 2 | RNF-100-3/64-2
• Оранжевый | код - 3 | RNF-100-3/64-3
• Желтый | код - 4 | RNF-100-3/64-4
• Зеленый | код - 5 | RNF-100-3/64-5
• Синий | код - 6 | RNF-100-3/64-6
• Фиолетовый | код - 7 | RNF-100-3/64-7
• Серый | код - 8 | RNF-100-3/64-8
• Белый | код - 9 | RNF-100-3/64-9
• Прозрачный | код - Х | RNF-100-3/64-X
