Raychem RNF-3000-12/4-0-SP

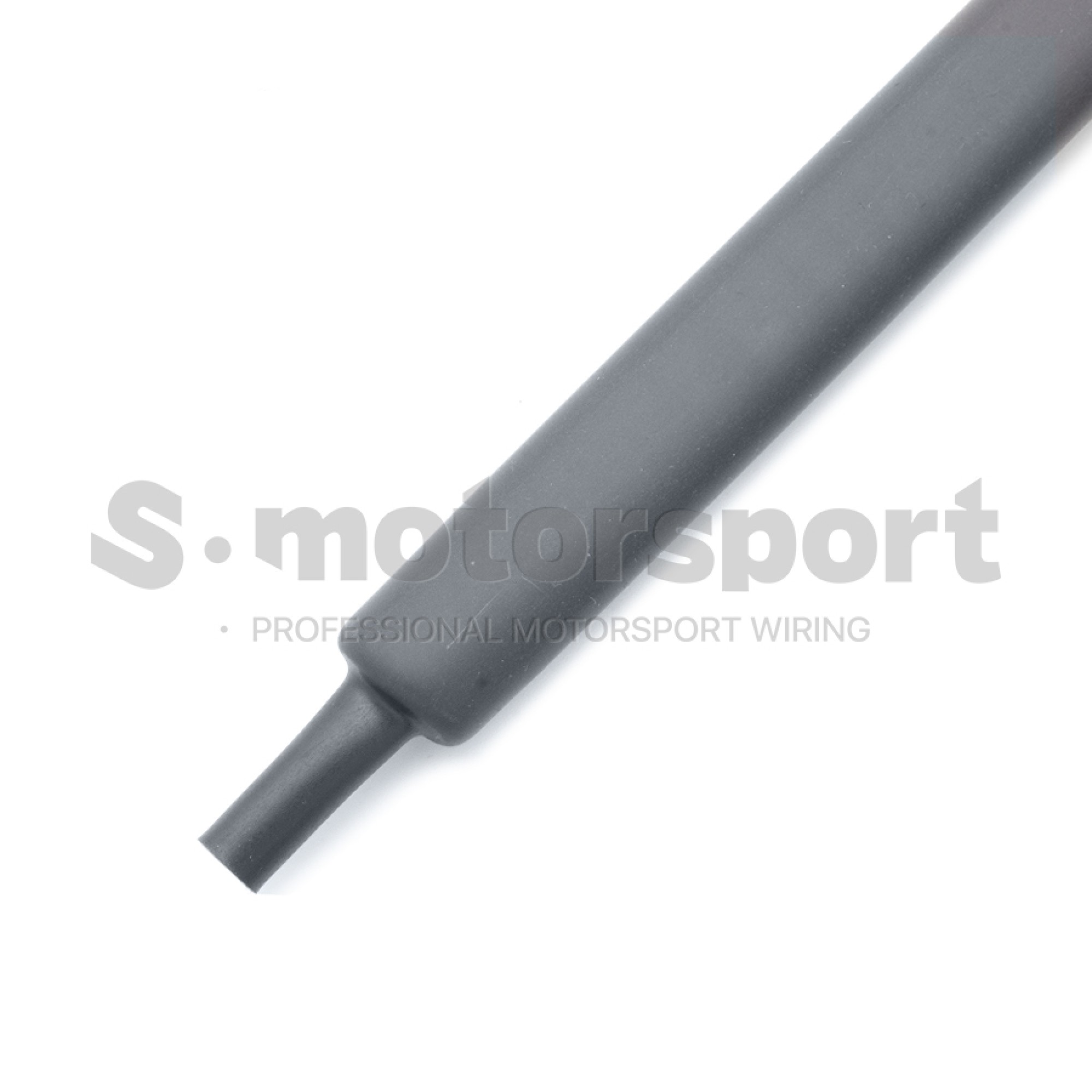

Беcклеевая термоусадочная трубка TE | Raychem RNF-3000-12/4-0-SP Black (1.2m)

• TE Connectivity | RAYCHEM RNF-3000
• TE Internal Description: RNF-3000-12/4-0-SP
• TE Internal: 5677594005
• Mil-Spec: MIL-DTL-23053/5
• Alias: 2-1194496-8

Краткие технические характеристики:

• Диаметр трубки до усадки - 12,0 мм
• Диаметр трубки после усадки - 4,0 мм
• Температура эксплуатации от -55 до +135 °C
• Температура усадки +80 °С
• Коэффициент усадки - 3:1
• Тип - без клеевого слоя
• Цвет - черный
• Материал - Irradiated Modified Polyolefin

Документация  >>>  TE | Raychem RNF-3000 | RNF-3000-1.5/0.5-Х to RNF-3000-39/13-Х

Документация  >>>  TE | Raychem RNF-3000 | Диаметр трубки до и после нагрева

Документация  >>>  TE | Raychem RNF-3000 | Application Specification

Документация  >>>  TE | Raychem | Выбор размера и установка

Документация  >>>  TE | Raychem | Общий каталог TE Connectivity | Raychem

Термоусадочная трубка Raychem RNF-3000 (TE Connectivity) - это тонкостенная бесклеевая термоусадочная трубка с коэффициентом усадки 3:1, изготавливается из модифицированного радиационно-сшитого полиолефина (Irradiated Modified Polyolefin - облученный модифицированный полиолефин или радиационно модифицированный полиолефин) не распространяющая горение, самозатухающая. Трубка используется для электроизоляции, механической защиты и разгрузки натяжения в местах соединений проводов и кабелей.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-3000 широко применяется при сборке жгутов, ремонте проводки, защите клемм, изоляции соединений, разгрузки натяжения в кабельных сборках у контактов разъема, мест обжима и пайки контактов, а также как оболочка легких жгутов и защита проводов или компонентов от внешних воздействий в промышленной и транспортной электронике.

Raychem RNF-3000 (TE Connectivity) имеет высокий рабочий температурный диапазон от - 55 до +135 °C. Серия относится к классу общего назначения, но по совокупности свойств заметно превосходит многие типовые термоусадки.

Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-3000 усаживается на неровные формы, благодаря коэффициенту усадки 3:1, сохраняет гибкость и обеспечивает повышенную стойкость к абразиву и растворителям. Тонкостенная бесклеевая термоусадочная трубка Raychem RNF-3000 разработана на основе стандарта VG 95343 (Pt 5 Type A) / VG 95343 (Pt 5 Type B) и имеет сертификацию по UL E35586 (600V | 125 C).

Тонкостенную бесклеевую термоусадочную трубку Raychem RNF-3000 выбирают за стабильное качество TE Raychem, устойчивость к истиранию и механическим воздействиям, а также за предсказуемый монтаж в производственных и сервисных условиях. Термоусадочная трубка помогает снизить риск повреждения изоляции, защищает соединения от внешних воздействий и делает жгуты более аккуратными и защищенными в эксплуатации.

Чтобы правильно подобрать бесклеевую термоусадочную трубку Raychem RNF-3000, ориентируйтесь на внутренний диаметр трубки до усадки и требуемый диаметр после усадки, учитывая самый «толстый» участок соединения, на который трубка должна свободно надеваться до прогрева.

Ключевые характеристики Raychem RNF-3000:

• Коэффициент усадки: 3:1
• Рабочий температурный диапазон: –55…+135 °C
• Минимальная температура усадки: +80 °C
• Минимальная температура полной усадки: +120 °C
• Материал: Irradiated Modified Polyolefin
• Температура эксплуатации: -55…+135 °C
• Повышенная стойкость к истиранию и растворителям по сравнению со многими гибкими термоусадками общего назначения
• Стойкость к химическим средам: бензин, гидравлическая жидкость, моторные масла и различные смазочные материалы, вода
• Механическая стойкость: истирание, прорезание, механические повреждения, вибрация

Термоусадочная трубка Raychem RNF-3000 выпускается в следующих цветах:

• Черный | код - 0 | RNF-3000-12/4-0
• Коричневый | код - 1 | RNF-3000-12/4-1
• Красный | код - 2 | RNF-3000-12/4-2
• Оранжевый | код - 3 | RNF-3000-12/4-3
• Желтый | код - 4 | RNF-3000-12/4-4
• Зеленый | код - 5 | RNF-3000-12/4-5
• Синий | код - 6 | RNF-3000-12/4-6
• Фиолетовый | код - 7 | RNF-3000-12/4-7
• Серый | код - 8 | RNF-3000-12/4-8
• Белый | код - 9 | RNF-3000-12/4-9
• Прозрачный | код - Х | RNF-3000-12/4-X
