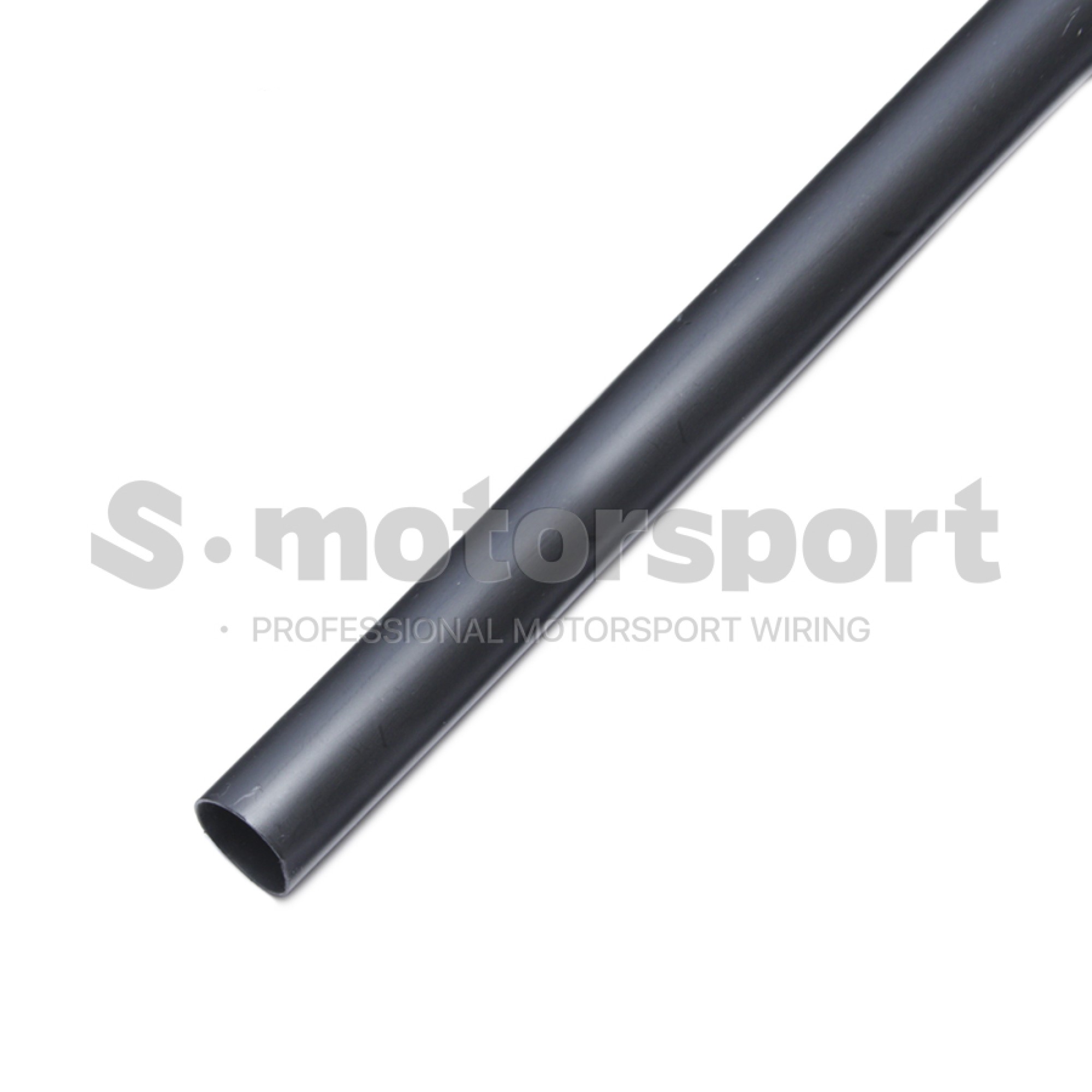

Raychem SCL-3/8-0-STK

Клеевая термоусадочная трубка TE | Raychem SCL-3/8-0-STK

• TE Connectivity | RAYCHEM SCL
• TE Internal Description: SCL-3/8-0-STK
• TE Internal #: 5500192011
• Mil-Spec: M23053/4-104-0
• Alias #: 5-1194330-0

Краткие технические характристики:

• Диаметр трубки до усадки – 9,5 мм
• Диаметр трубки после усадки – 3,4 мм
• Рабочая температура от -55 до +110 °C
• Температура усадки +135 °С
• Коэффициент усадки - 3:1
• Тип – с клеевым слоем

Документация  >>>  TE | Raychem SCL

Документация  >>>  TE | Raychem SCL-3/8-0-STK

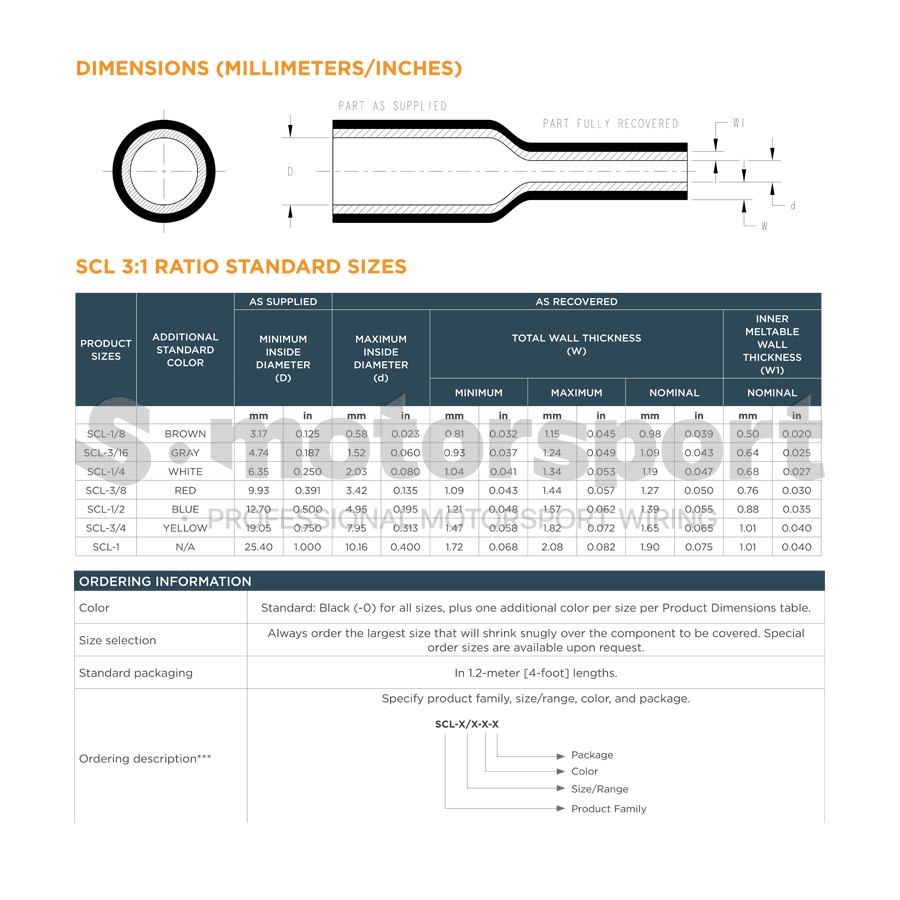

Документация  >>>  TE | Диаметр трубки до и после нагрева

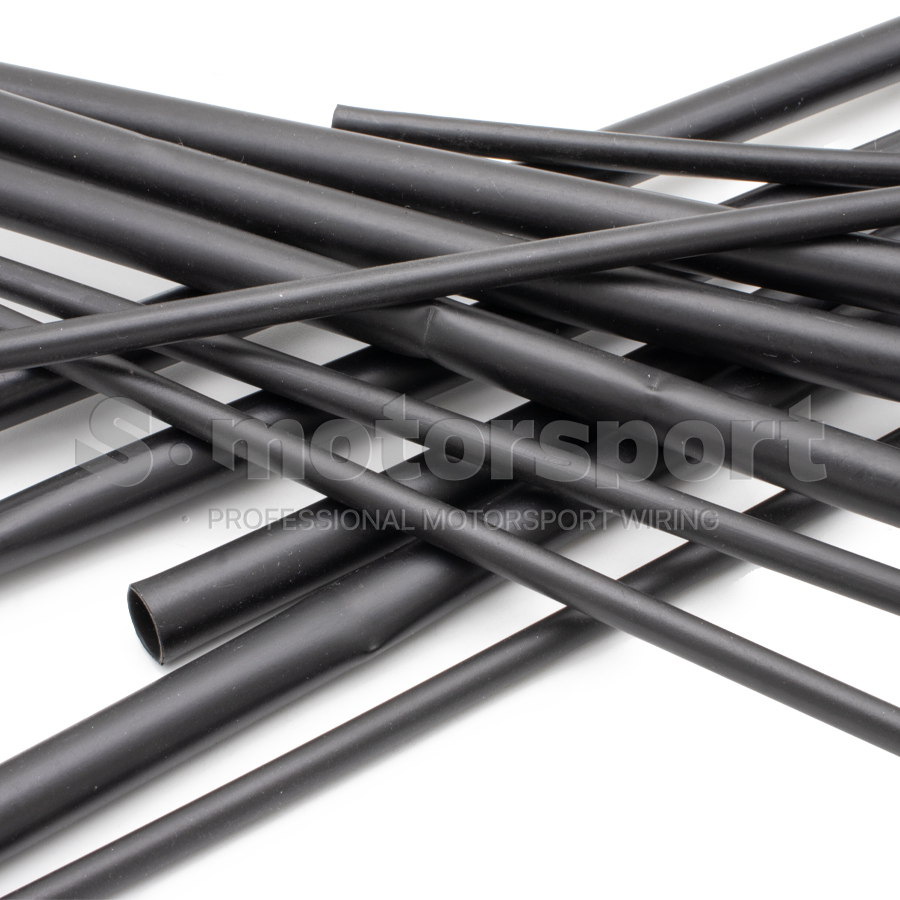

TE Connectivity Raychem SCL - это двустенная клеевая термоусадочная трубка из полиолефина (Irradiated Modified Polyolefin), предназначенная для герметизация, электрической изоляции и разгрузки натяжения в зонах электрических соединений: пайки, обжима / опрессовки контактов и соединений - Splice, а также для дополнительной герметизации мест соединений и мест вывода проводника / жгута из корпусных деталей. Разработана и соответствует спецификации AS/AMS-DTL-23053/4, Class 1.

TE Raychem SCL выполнена по конструкции Dual Wall: наружный слой - жёсткий сшитый полиолефин, внутренний слой - плавкий герметизирующий состав, который при нагреве становится текучим и герметизирует соединение. При монтаже внешний слой усаживается, а внутренний слой растекается и заполняет неровности поверхности, обеспечивая герметизацию соединение и опрессовки.

После усадки TE Raychem SCL даёт жёсткую, износостойкую защитную оболочку: повышает стойкость соединения к абразиву, вибрациям и постоянным изгибам, защищает слабые зоны соединений в жгуте проводки / кабельной сборки и снижает риск повреждений.

TE Raychem SC за счёт герметизирующего слоя с хорошей «проникающей» способностью трубка обеспечивает высокую устойчивость при кратковременном контакте с агрессивными химическими средами, такими как дизельное топливо, гидравлические и тормозные жидкости, моторное масло, вода, что делает её практичным решением для транспорта и техники. Пока материал остаётся горячим, трубку можно пережать и сформировать разветвление / отвод (breakout).

Серия клеевых термоусадок TE Raychem SC широко применяется в военной, аэрокосмической и автомобильной промышленности, а также сегодня активно используется в автоспорте при сборке высококачественных жгутов проводки (Mil-Spec motorsport wiring harness), где критичны герметичность, механическая прочность и стабильность соединений. В основном используется для герметизации параллельных и концевых соединений.

Основные особенности Raychem SCL:

• Коэффициент усадки: 2.5:1 и 3:1
• Рабочая температура: от -55°C до +110°C
• Минимальная температура усадки: +125°C
• Минимальная температура полной усадки (full recovery): +135°C
• Трудновоспламеняемая (flame retarded)
• UL-recognized: 125°C, 600 V
• Соответствует AS23053/4, Class 1
• Температурная устойчивость - 4 часа при 250 °С (внешние стенки не трескаются и не плавятся)
• Низкотемпературная гибкость - 4 часа при -55 °С (не трескается)
• Стандарт - AS/AMS-DTL-23053/4, Class 1
• Материал - Irradiated Modified Polyolefin
