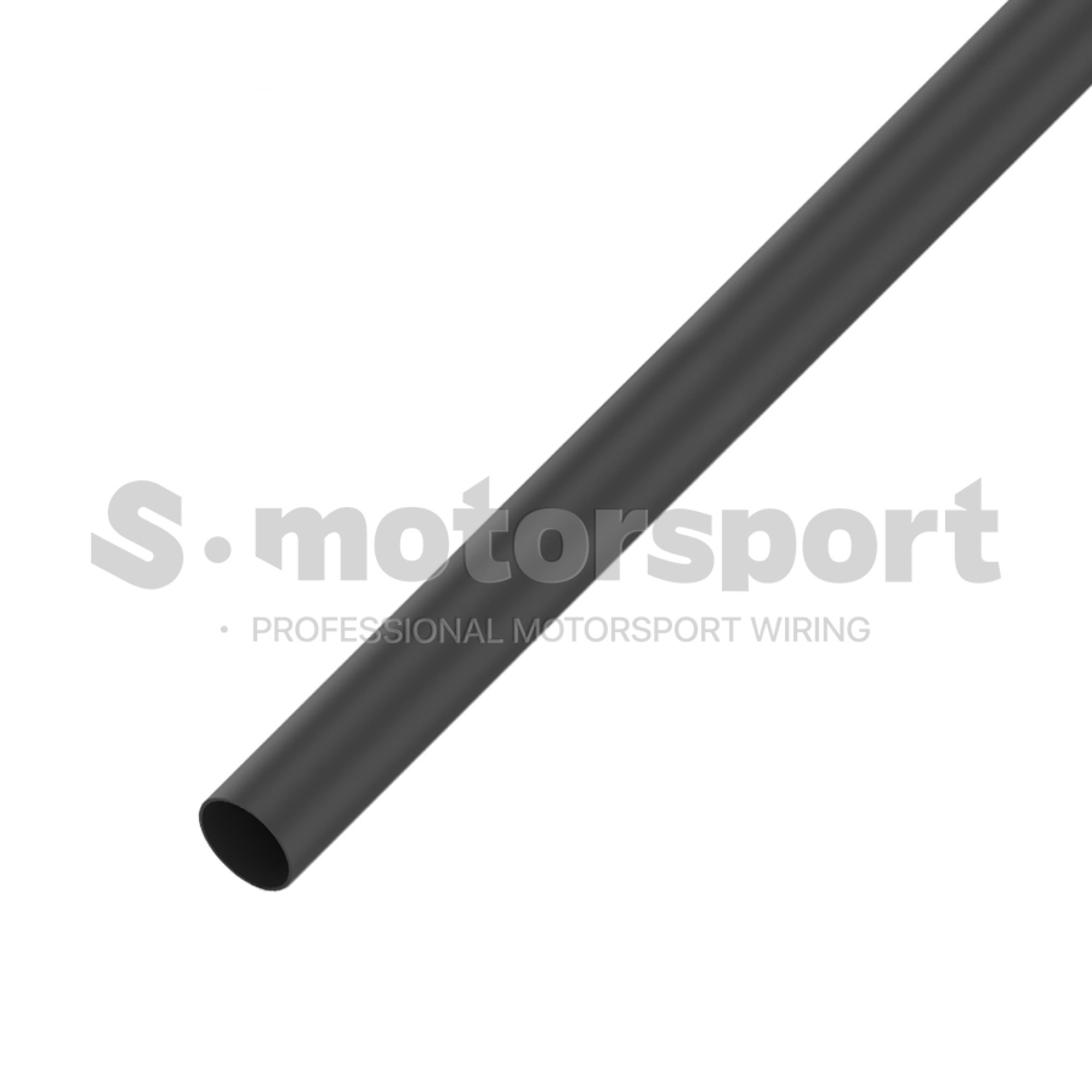

Raychem VERSAFIT-1/4-0-STK

Бесклеевая термоусадочная трубка TE | Raychem VERSAFIT-1/4-0-STK Black (1.2m)

• TE Connectivity | RAYCHEM VERSAFIT
• TE Internal Description: VERSAFIT-1/4-0-STK
• TE Internal: EL88842001
• Mil-Spec: M23053/5-106-0, M23053/5-306-0
• Alias: 1899841-4

Краткие технические характеристики:

• Диаметр трубки до усадки - 7,11 мм
• Диаметр трубки после усадки - 3,17 мм
• Температура эксплуатации от -55 до +135 °C
• Температура усадки +70 °С
• Коэффициент усадки - 2:1
• Тип - без клеевого слоя
• Цвет - черный
• Материал - Irradiated Modified Polyolefin

Документация  >>>  TE | Raychem VERSAFIT | VERSAFIT-3/64-X to VERSAFIT-4-X

Документация  >>>  TE | Raychem VERSAFIT | Product Specification

Документация  >>>  TE | Raychem VERSAFIT | Диаметр трубки до и после нагрева

Документация  >>>  TE | Raychem | Выбор размера и установка

Документация  >>>  TE | Raychem | Общий каталог TE Connectivity | Raychem

Термоусадочные трубки Raychem VERSAFIT (TE Connectivity) - это однослойная (Single Wall) гибкая термоусадка без клеевого слоя из сшитого полиолефина (Irradiated Modified Polyolefin - облученный модифицированный полиолефин или радиационно модифицированный полиолефин) с коэффициентом усадки 2:1, не распространяющая горение, самозатухающая. Термоусадочные трубки Raychem VERSAFIT (TE Connectivity) - это очень гибкая термоусадочная трубка без клеевого слоя с низкой температурой усадки 70 °С.

Гибкие бесклеевые термоусадочные трубки Raychem VERSAFIT (TE Connectivity) изготавливается из специально разработанного сшитого полиолефина (Irradiated Modified Polyolefin), что обеспечивает высокую гибкость и термическую стабильность. Трубка хорошо облегает изолируемый участок, при изгибе меньше мнется и не дает выраженных складок, а сшитая структура материала дает более высокий температурный класс, лучшую термостабильность и повышенную стойкость к механическим воздействиямпо сравнению с несшитыми материалами.

Ключевая особенность бесклеевой термоусадочой трубки Raychem VERSAFIT (TE Connectivity) - коэффициент усадки 2:1, благодаря которому удобно подбирать размер “с запасом” для монтажа и получать плотную посадку после прогрева трубки. Для серийной сборки и ремонта важна низкая температура усадки (минимальная температура усадки +70°C), которая сокращает время установки и снижает риск повреждения термочувствительных элементов и проводников рядом с местом работ. Температурные характеристики обеспечивают длительную рабочую температуру до +135°C и полное восстановление при более высокой температуре, что делает VERSAFIT практичной для широкого спектра условий эксплуатации.

Для объектов с требованиями по пожарной безопасности серия ценится за высокую огнестойкость - UL 224/ CSA VW-1, поэтому VERSAFIT применяют в жгутах, электрошкафах, промышленном оборудовании, транспорте и авиационно-космическом сегменте. Трубка также хорошо подходит для горячего тиснения (hot stamping), что удобно для маркировки линий и элементов на производстве и в сервисе.

По назначению Raychem VERSAFIT закрывает основные задачи: изоляция и защита спаек и соединений, защита клемм, разъемных участков и встроенных компонентов, объединение проводов в легкие гибкие жгуты, а также идентификация и цветовая маркировка проводников, кабелей, клемм и компонентов.

Ключевые характеристики Raychem RNF-3000:

• Коэффициент усадки: 2:1
• Рабочий температурный диапазон: –55…+135 °C
• Минимальная температура усадки: +70 °C
• Минимальная температура полной усадки: +90 °C
• Материал - сшитый полиолефин (Irradiated Modified Polyolefin)
• Температура эксплуатации: -55…+135 °C
• Повышенная стойкость к истиранию и растворителям по сравнению со многими гибкими термоусадками общего назначения
• Стойкость к химическим средам: бензин, гидравлическая жидкость, моторные масла и различные смазочные материалы, вода
• Механическая стойкость: истирание, прорезание, механические повреждения, вибрация

Термоусадочная трубка Raychem VERSAFIT выпускается в следующих цветах:

• Черный | код - 0 | VERSAFIT-1/4-0
• Коричневый | код - 1 | VERSAFIT-1/4-1
• Красный | код - 2 | VERSAFIT-1/4-2
• Оранжевый | код - 3 | VERSAFIT-1/4-3
• Желтый | код - 4 | VERSAFIT-1/4-4
• Зеленый | код - 5 | VERSAFIT-1/4-5
• Синий | код - 6 | VERSAFIT-1/4-6
• Фиолетовый | код - 7 | VERSAFIT-1/4-7
• Серый | код - 8 | VERSAFIT-1/4-8
• Белый | код - 9 | VERSAFIT-1/4-9
