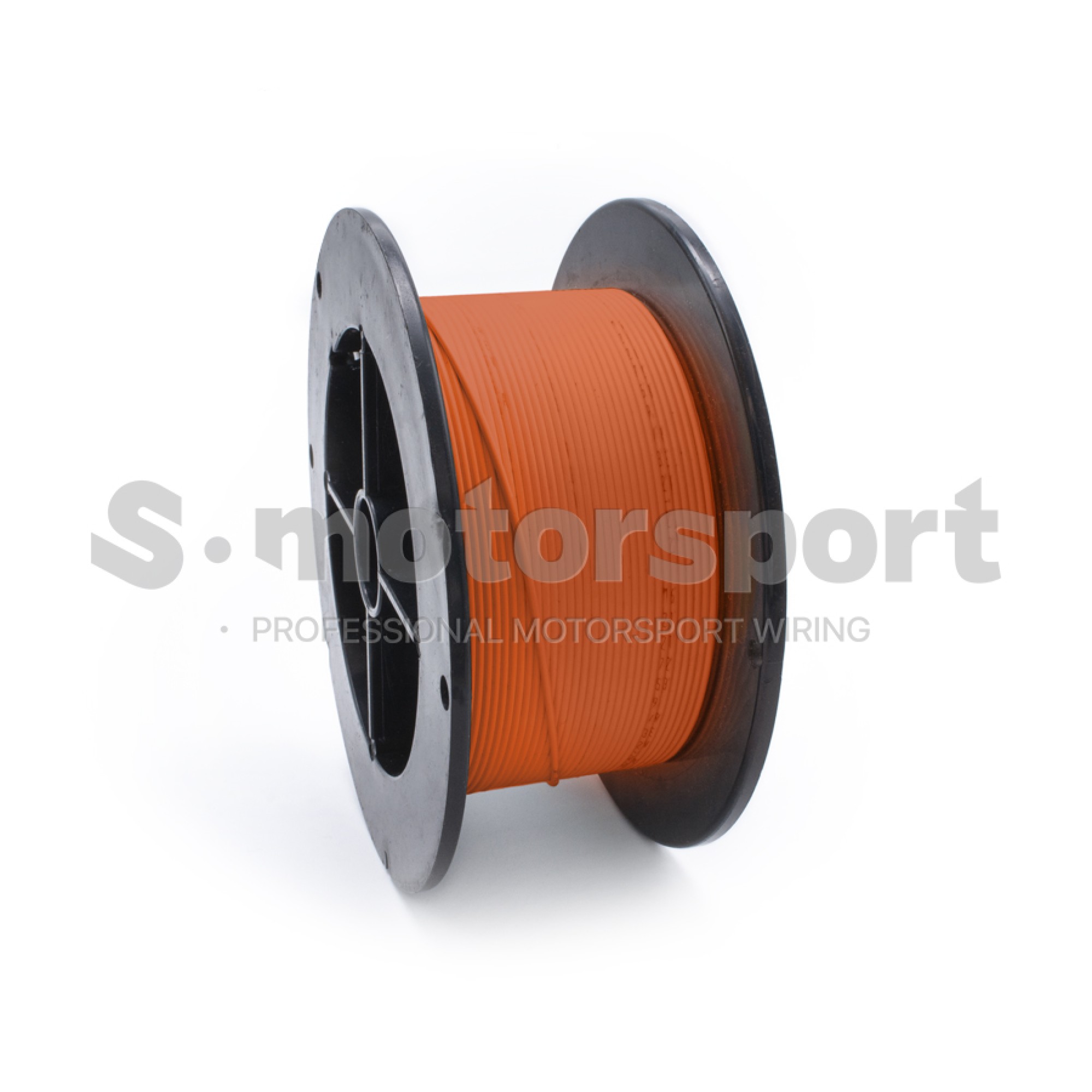

Провод 24 AWG Оранжевый, M22759/32-24-3, XL-ETFE

Провод M22759/32-24-3 - это луженый многожильный проводник с облегченной внешней изоляцией (XL-ETFE / Tefzel), поддерживающей высокую температуру и не распространяющий горение. Монтажный провод был разработан для космической и авиционной промышленности по стандарту MIL-W-22759 / SAE AS22759 и производится такими компаниниями как: TE Connectivity (Raychem Spec55), Judd Wire, Marmon Aerospace & Defense, Helistrand, Quirk, QPL Sources, Amphenol CIT. Провод с облегченной изоляцией M22759/32 Tefzel имеет многожильную структуру из луженой меди (Tin Plated Copper), внешняя изоляция выполнена из радиационно-модифицированного полимерного материала XL-ETFE (Modified Radiation Cross-linked ETFE Polymer). Входящие в состав полимера ETFE добавки замедляют и предотвращают распространение горения, благодаря этому провод M22759/32 удовлетворяет высоким требованиям тестов на огнестойкость BSG230 и FAR 25.

На сегодняшний день высокотемпературные проводники M22759/32 широко применяются в автоспорте, мотоспорте, малой авиации и автомобильном сегменте, т.к. имеют малый вес, высокую прочность на разрыв, не поддерживают горение (самозатухающие), устойчивы к воздействию агрессивных химических сред, абразивному воздействию, а также имеют высокую термостойкость до 400 С на короткий период времени.

Краткие технические характристики:

• Размер / калибр - 24 AWG
• Сечение проводника - 0,38 мм²
• Наружный диаметр - 0,94 мм
• Номинальное напряжение - 600 В
• Конструкция проводника - многожильная
• Материал проводника - луженая медь / Tin Plated Copper
• Материал оболочки - XL-ETFE / Cross-linked Modified ETFE
• Рабочаяя температура от -65 до +150 С°
• Термостойкость - 10 000 часов при 200 С°
• Термостойкость на короткий период времени - 400 C°
• Flammability - BS3G 230, FAR 25
• Flexible endurance - Boeing BSS 7324
• Maximum Conductor Resistance at 20°C (ohms/1000 ft.) - 26,4 ohm
• Insulation Resistance (ohms/1000 ft.) - 5000 Megohms.
• Scrape abrasion (BS3G 233) - 100 cycles at +150 С°
