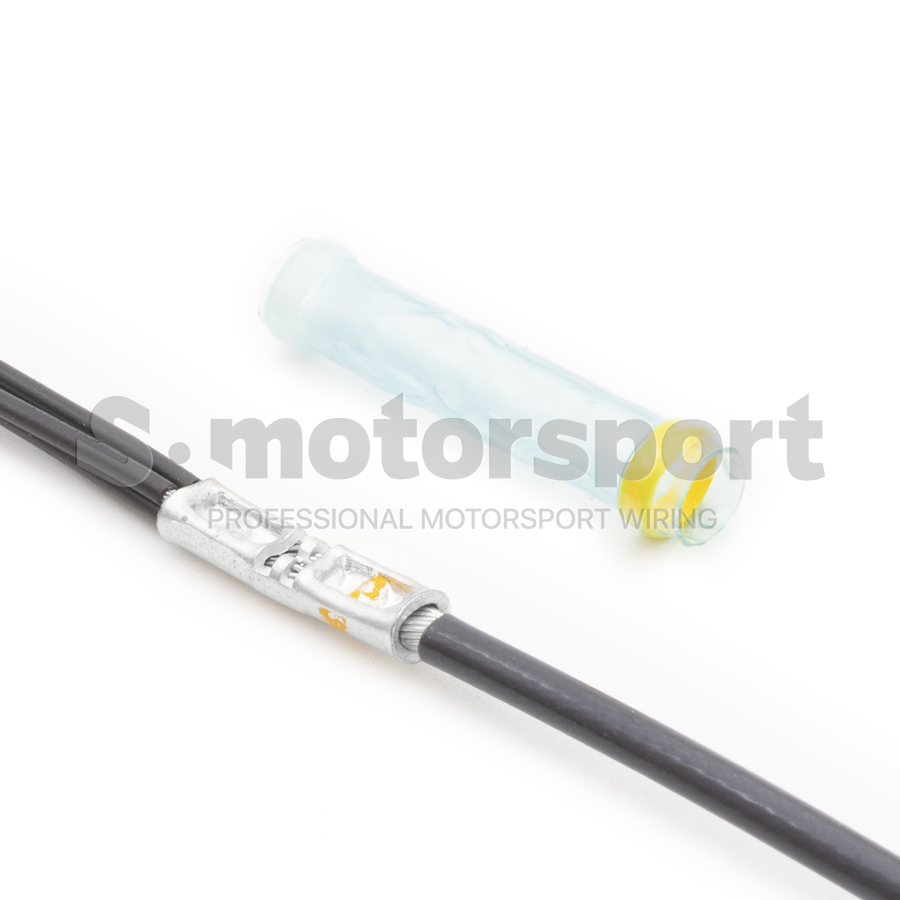

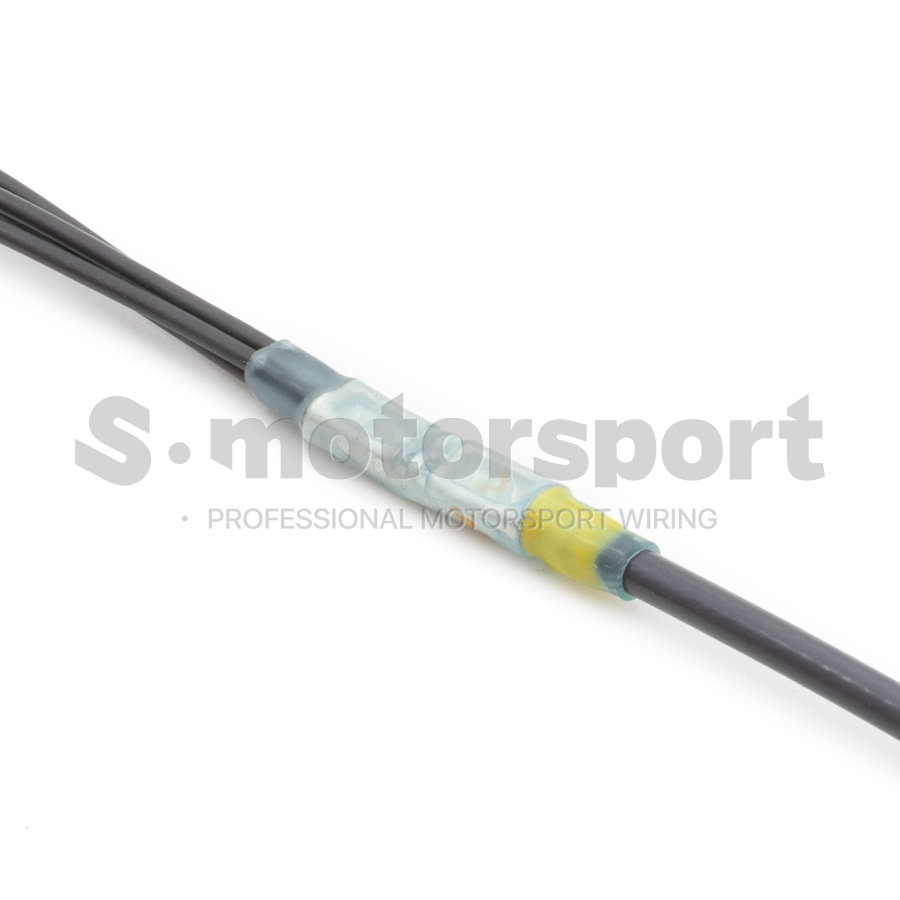

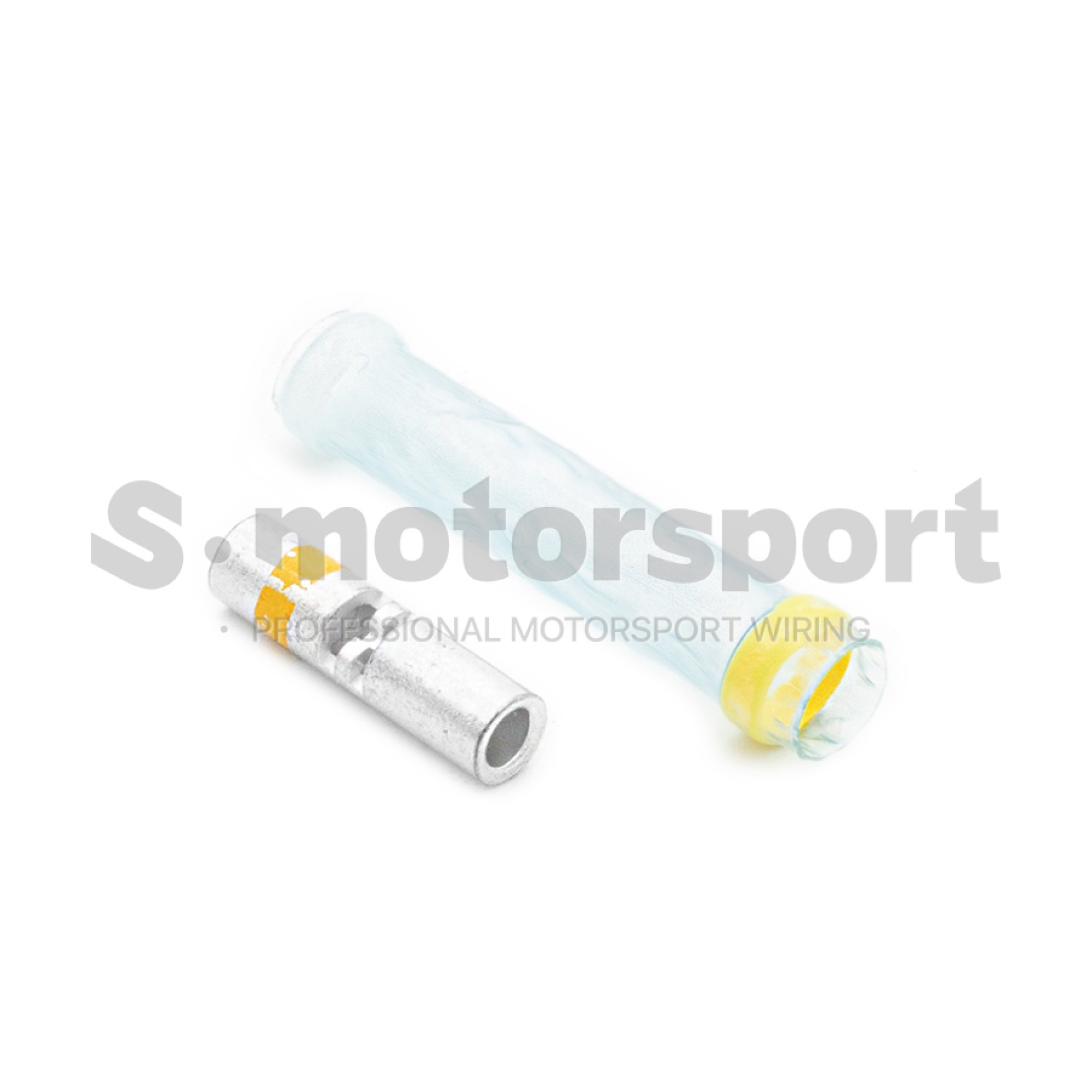

Изолированная соединительная гильза Raychem MiniSeal D-436-38, 16-12 AWG

Изолированная соединительная гильза Raychem MiniSeal D-436-38, 16-12 AWG

• TE Connectivity | RAYCHEM
• TE Internal Description: D-436-38
• TE Internal: 650076-000
• Alias: 7-1195131-9
• Splice Type: In-Line / Butt
• Specifications: SAE-AS-81824/1
• VG Standard: VG 96933 T105
• Mil-Spec: M81824/1-3

Краткие технические характристики:

• Материал - Copper Alloy 101 or 102 per ASTM B 75
• Покрытие - Tin Plated MIL-T-10727, Type 1
• Circular Mil Area - 2426 - 5874 CMA
• Размер / калибр проводника - 16 - 12 AWG
• Сечение проводника - 1,21 - 2,94 мм²
• Изоляционная гильза - D-436-0098

Инструмент:

• Ручной обжимной инструмент - DMC GMT232 M22520/37-01
• Аккумуляторный обжимной инструмент - DMC GMTE232C
• Пневматический обжимной инструмент - DMC PMT232

Документация  >>>  TE | Raychem MiniSeal High-Performance Crimp Splices D-436, D-609 Series

Документация  >>>  TE | Raychem MiniSeal D-609-36, D-609-37, D-609-38 Technical Drawing

Документация  >>>  TE | Raychem MiniSeal Sealing Sleeve D-436-0096, D-436-0097, D-436-0098 Technical Drawing

Изолированные соединительные гильзы Raychem MiniSeal - это топовые решения для надежного соединения и сращивания проводников в электрических цепях. Raychem MiniSeal рассчитанны на долговечное стабильное соединение, защиту места соединения от вибрационных нагрузок, влаги и удобный монтаж в профессиональных жгутах, кабельных сборках и ответственных электротехнических системах. Такие соединительные гильзы применяются при производсве жгутовой продукции специального назначения, в жгутах военной и авиационной техники, где требования к ресурсу и устойчивости к агресивным средам максимально высокие, а также применяется в авто и мотоспорте, где жгут подвергается постоянным вибрациям и перегреву.

В ассортименте Raychem MiniSeal доступны стыковые соединительные гильзы для монтажа провод-провод, гильзы для параллельного соединения проводников, гильзы с защитной оболочкой и без нее. Именно поэтому герметичные соединительные гильзы Raychem MiniSeal остаются востребованными в авиационной и военной промышленности при сборке кабельных жгутов специального назначения. Если вы подбираете соединитель MiniSeal Raychem ориентируйтесь на тип проводника, сечение, требования к герметизации и условия эксплуатации.

В комплекс материалов и компонентов TE System 25 входят:

• термоусаживаемые трубки - Raychem Heat Shrink Tubing DR-25, DR-25-TW
• термоусаживаемые буты / кожухи / формовые части - Raychem Heat Shrink Boots 202A, 202K, 202D, 222K, 222D, 301A, 322A, 342A, 382A и т.д.
• клеевые составы - Raychem Adhesive - S1125, S1048
• провода и кабели - Raychem Spec44, Spec55, MIL-DTL-22759
• экранированные проводники - Raychem Shielded Wire Spec44, Spec55, MIL-DTL-27500
• прозрачные термоусадочные трубки - Raychem Clear Heat Shrink Tubing RT-375
• гильзы соединительнае - Raychem MiniSeal D-609, D-436, D-200, W-096
• гильзы припоечные - Raychem Solder Sleeve S200
• маркировочные трубки - Raychem TMS-SCE
• а также, различные аксессуары для жгутов и кабельных сборок
