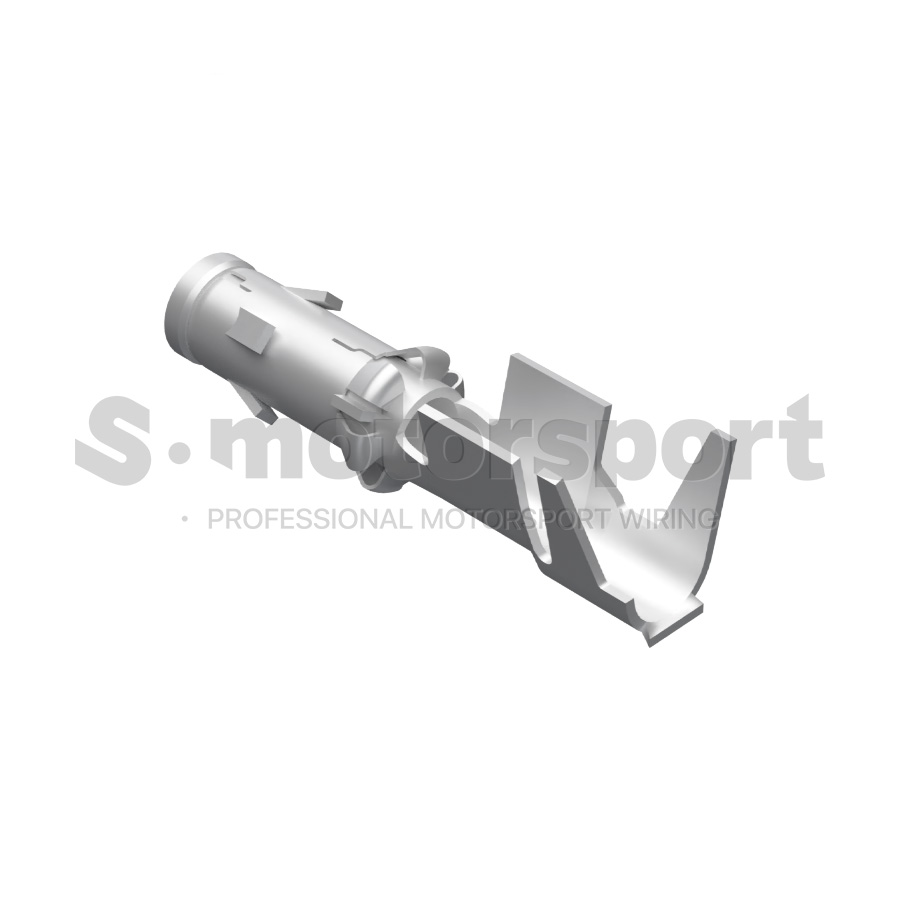

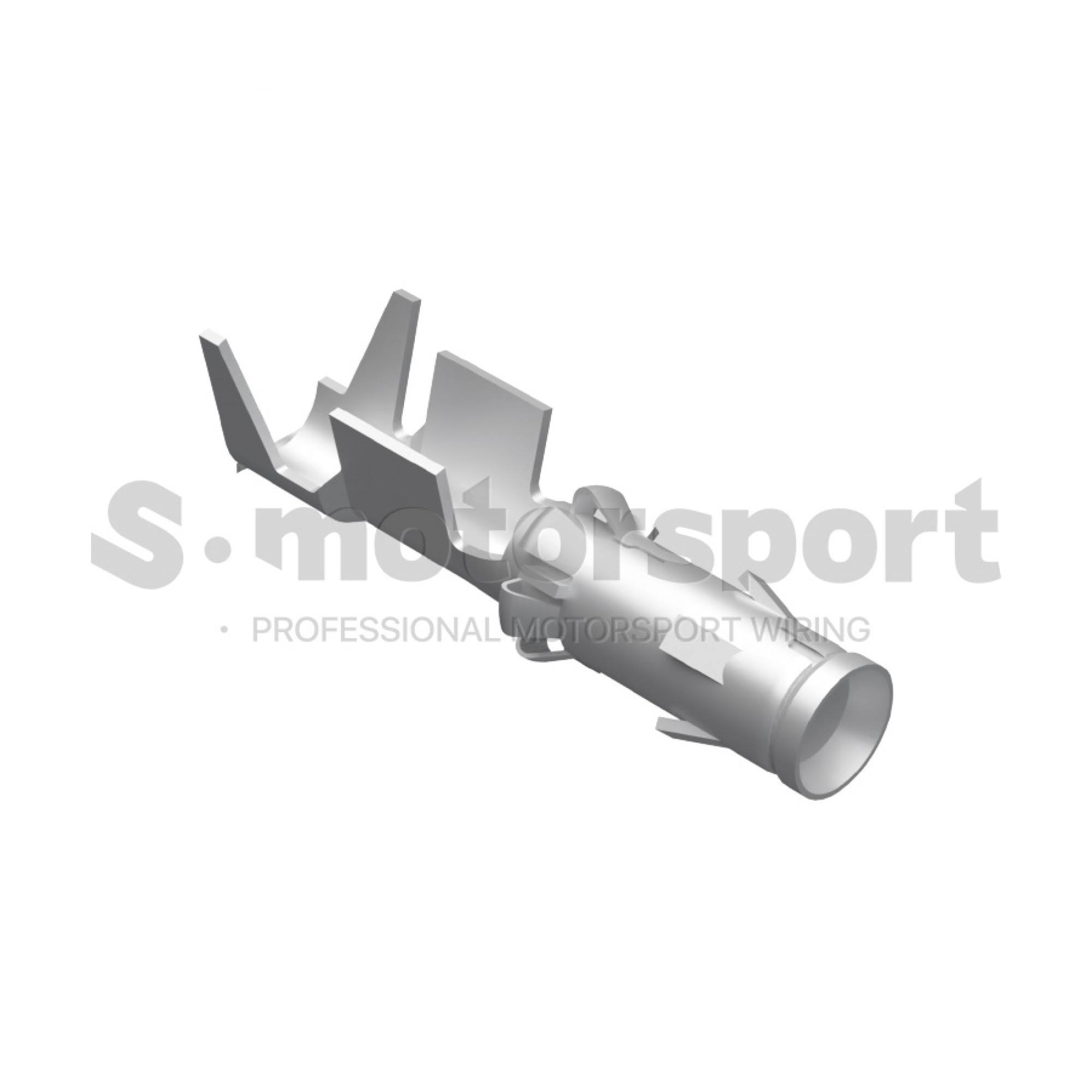

Контакт TE AMP | Circular DIN Series | 929972-1 | Socket

Контакт TE AMP | Circular DIN Series | 929972-1 | Contact Size - 2.5mm / UnSealed / Tin (Sn) Plating / Socket (2.5 - 4.0 mm²) | (13 - 11 AWG)

Техническое описание:

• Connector Series - Circular DIN Series
• Contact Series - Circular DIN Series
• Contact Fabrication - Stamped & Formed
• Contact Type - Socket
• Contact Size - 2.5mm
• Sealed - No / UnSealed
• Wire Seze - 2.5 - 4.0 mm² | 13 - 11 AWG
• Compatible Insulation Diameter - 2.7 – 3.6 mm
• Nominal Voltage Architecture (V) - 12 | 24 | 48
• Interface Plating - Tin (Sn)
• Contact Current Rating (Max)(A) - 40A

В комплект поставки входит:

• Контакт TE AMP | Circular DIN Series | 929972-1 | Contact Size - 2.5mm / UnSealed / Tin (Sn) Plating / Socket (2.5 - 4.0 mm²) | (13 - 11 AWG) - 1 шт.

Документация  >>>  TE | AMP | Circular DIN | Catalog

Документация  >>>  TE | AMP | Circular DIN | Technical Manual

Документация  >>>  TE | AMP | Circular DIN | Product Drawings - Pin | Size 2.5mm

Документация  >>>  TE | AMP | Circular DIN | Product Drawings - Socket | Size 2.5mm

Документация  >>>  TE | AMP | Circular DIN | Technical Manual - Contact Size 2.5mm

TE Connectivity - мировой лидер в области электрических соединителей / разъёмов / коннекторов для транспорта, энергетики и промышленной электроники.

Круглые / цилиндрические разъёмы TE Connectivity Circular DIN Series - это промышленный стандарт герметичных соединений для коммерческого транспорта, спецтехники и оборудования. Серия разработана как надёжное решение для машин, эксплуатируемых при повышенной вибрации, влаге, грязи, резких температурных перепадах и в химически агрессивных средах.

Соединители обеспечивают герметичность IP67 / IP69K, рассчитаны на токи до 40 А, работают в температурном диапазоне от -40°C до +120°C, а также имеют механическую поляризацию и встроенную вторичную фиксацию контактов.

Серия полностью совместима со стандартами ISO 15170 / DIN 72585, что делает её оптимальным выбором для инженерных систем, автомобильной электроники, транспортных средств и промышленных решений.

Ключевые преимущества серии разъёмов Circular DIN Series:

• Высокая герметичность - IP67 / IP69K, защита от влаги, грязи, пыли, химии, воды и мойки под давлением.
• Высокая вибрационная устойчивость - подходит для двигателей, редукторов, тормозных систем и шасси.
• Токовая нагрузка на контакт до 40 A - контакты 1.5 мм и 2.5 мм для силовых и сигнальных линий.
• Широкий температурный диапазон - надёжность в северных и промышленных климатических условиях (-40°C…+120°C).
• Конфигурации от 2 до 7 и 31 контакта - гибкость для любых задач в компактном корпусе.
• Механическая защита от ошибочного соединения - цветовая кодировка и поляризация.
• Большой выбор аксессуаров - backshell (защитные кожухи), защитные колпаки, уплотнители, заглушки.

Область применения:

• Автомобильные и мотоциклетные жгуты - легковой, коммерческий и грузовой транспорт, автобусы.
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная, карьерная и строительная техника.
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства.
• Промышленность - гидравлические установки, компрессоры и насосные станции, электрические приводы, исполнительные модули и контроллеры.
• Электронные системы - датчики давления/температуры/скорости, актуаторы и клапаны, модули ABS/ESC, блоки управления двигателем и ЭБУ, системы охлаждения и фильтрации.
• Промышленное оборудование и КИПиА - датчики, контроллеры, автоматизация, шкафы управления.
• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции / кабельных сборок для транспорта и промышленности.
• Wire-to-Wire соединения - разъёмы применяются в жгутовых сборках для объединения и удлинения модулей/жгутов, сборки переходников и адаптеров.

Почему Circular DIN выбирают производители техники?

Серия рассчитана на экстремальные нагрузки и унифицируется со стандартами DIN, упрощая интеграцию в проекты. Разъёмы подходят для силовой и сигнальной коммутации, легко монтируются, обслуживаются и защищаются аксессуарами, гарантируя стабильную работу электрооборудования в тяжёлой среде.

Серия разъемов TE | AMP | Circular DIN Series имеет следующие конфигурации:

• Receptacle | Group 1 – это цилиндрические разъёмы с контактами типа Socket «розетка» и размером контакта (Contact Size) - 2.5mm. Имеют модификацию с 2 / 3 / 4 контактами. Разъёмы разработаны для контактов с уплотнителем - Sealed и без уплотнителя - Unsealed. В зависимости от размера и модификации контакта, можно использовать проводники от (0.2 - 2.5 mm²) | (24 - 13 AWG).
• Receptacle | Group 1 | Secondary Locking - круглый / цилиндрический разъёмы с контактами типа Socket «розетка» и размером контакта (Contact Size) - 2.5mm. Данная подгруппа разъемов имеет модификацию с 2 / 3 / 4 контактами. Корпус разъема оснащен дополнительным замком-фиксатором Wedge-Lock, для обеспечения более надежной фиксации контактов. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• Receptacle | Group 1 | HD Version (HEAVY-DUTY-VERSION) - круглый / цилиндрический разъёмы с контактами типа Socket «розетка» и размером контакта (Contact Size) - 2.5mm. Данная подгруппа разъемов имеет модификацию с 2 / 3 / 4 контактами. Корпус разъема оснащен желтым внешним уплотнителем / сальником, толщёной 3мм, для обеспечения более надежного уплотнения и более высокой степени защиты от воды / грязи и других жидкостей. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• In-Line | Group 1 – круглый / цилиндрический разъёмы с контактами типа Pin «вилка» и размером контакта (Contact Size) - 2.5mm. Данная подгруппа разъемов имеет модификацию с 2 / 3 / 4 контактами. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• PCB Header | Group 1 – круглый / цилиндрический разъём с контактами типа Pin «вилка» для установки на PCB платы, без уплотнителя / сальника. Данная подгруппа разъемов имеет модификацию с 2 / 3 / 4 контактами. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180°. Контакты имеют размер (Contact Size) - 2.5mm и два вида покрытия (Terminal Finish / Contact Mating Area Plating Material) – Tin (Sn) / Gold (Au) Plating.
• Receptacle | Group 2 – круглый / цилиндрический разъёмы с контактами типа Socket «розетка» и размером контакта (Contact Size) - 1.5mm. Данная подгруппа разъемов имеет модификацию с 4 / 5 / 6 / 7 контактами. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• In-Line | Group 2 – круглый / цилиндрический разъёмы с контактами типа Pin «вилка» и размером контакта (Contact Size) - 1.5mm. Данная подгруппа разъемов имеет модификацию с 4 / 5 / 6 / 7 контактами. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• Receptacle | Group 3 – круглый / цилиндрический разъёмы с контактами типа Socket «розетка» и размером контакта (Contact Size) - 1.5mm / 2.5mm. Данная подгруппа разъемов имеет модификацию с 2 / 4 / 31 контактами. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
• In-Line | Group 3 – круглый / цилиндрический разъёмы с контактами типа Pin «вилка» и размером контакта (Contact Size) - 1.5mm / 2.5mm. Данная подгруппа разъемов имеет модификацию с 2 / 4 / 31 контактами. Разъём разработан для использования контактов с уплотнителем - Sealed и контактов без уплотнителя - Unsealed. Возможность использования проводников следующего сечения - (0.2 - 2.5 mm²) | (24 - 13 AWG).
