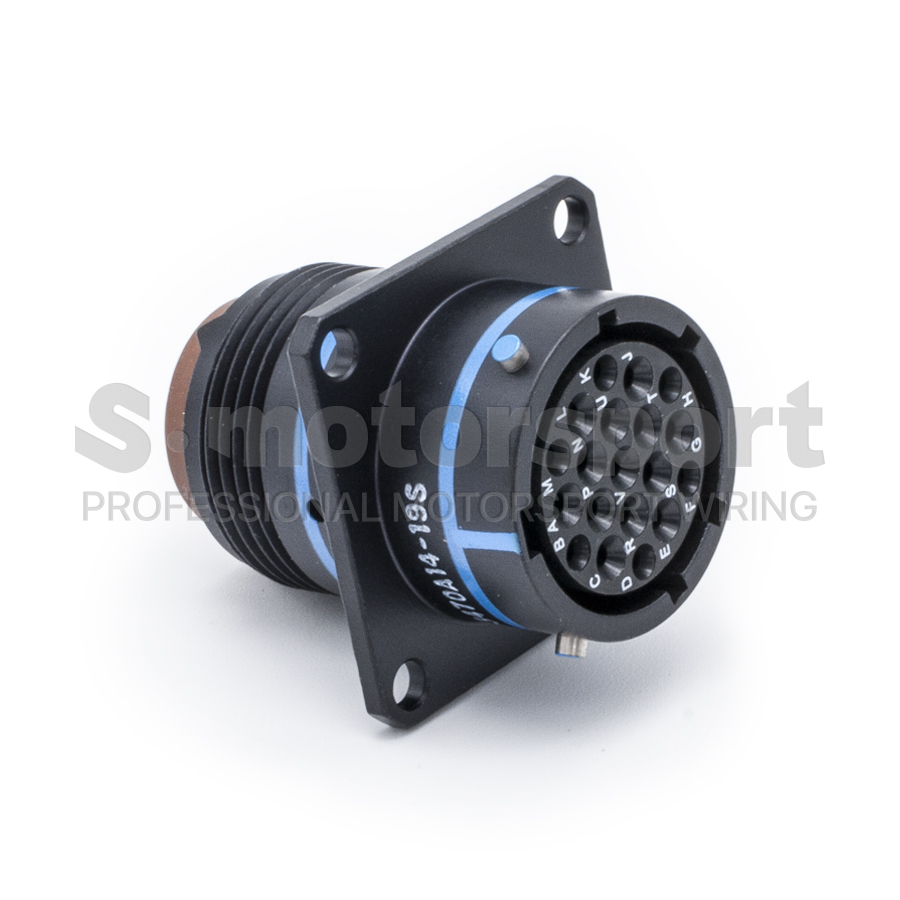

MS3470A14-19S - цилиндрический байонетный MIL-разъем MS3470 (MIL-DTL-26482 Series II), соединитель socket, обжим

Разъем / соединитель c байонетным замком MS3470A14-19S на 19 контактов, каждый контакт рассчитан на ток до 7,5 А и применяется с проводами 24 - 20 AWG. Разъем MS3470A14-19S имеет фланцевое исполнение (фланцевый монтаж), что позволяет использовать его в качестве проходного разъема в фаерволах, боксах и других типах перегородок.

Техническое описание:

• Серия разъемов / соединителей - MIL-DTL-26482 Series 2
• Тип разъема - Wall Mount Receptacle With Narrow Flange
• Shell size - 14
• Колличество контактов - 19
• Тип контакта - Socket
• Размер контактов - #20 - 19 шт
• Contact Current Rating (Max) (A) - #20 size - 7.5A
• Контакт #20 - точеный M39029/5-115 | M5100-001-0020L
• Материал контактов - позолоченный медный сплав
• Рабочая температура от -65 °C до +200 °C

Документация   >>>  Техническая документация к цилиндрическим разъемам Amphenol MIL-DTL-26482 Series 2

Документация   >>>  Разъемы / соединители MIL-DTL-26482 Series 2 | Подбор разъема

Документация   >>>  Разъемы / соединители MIL-DTL-26482 Series 2 | Формирование парт-номера разъема

Документация   >>>  Разъемы / соединители MIL-DTL-26482 Series 2 | Подбор контактов и тех документация

Документация   >>>  Разъемы / соединители MIL-DTL-26482 Series 2 | Инструмент для обжима контактов

MS3470A14-19S - байонетный разъем-соединитель серии MS3470 по стандарту MIL-DTL-26482 Series II, предназначенный для надежного подключения кабельной части к корпусу оборудования. Это фланцевая панельная розетка (Flange Receptacle) с быстрым байонетным соединением, которое удобно для частых циклов подключения/отключения и сервисных работ.

Данный разъем MS3470A14-19S рассчитан на 19 crimp-контактов (обжим) и выполнен в исполнении S (socket), что делает его удобным для сборки жгутов и ремонтопригодной замены контактов без пайки. Разъемы MS3470 применяют в промышленной автоматике, приборостроении, транспорте, связи, энергетике и спецтехнике - везде, где важны стабильный контакт, вибростойкость и стандартное MIL-исполнение.

Серия MS3470 применяется в промышленной автоматике, приборостроении, авиации, транспорте, энергетике, связи и стендовом оборудовании. Фланцевое крепление обеспечивает аккуратную установку и упрощает замену при обслуживании, а широкий выбор размеров корпуса (shell size) и вставок (insert arrangement) позволяет подобрать нужное количество и расположение контактов под конкретную задачу. При подборе также учитывают тип контактов pin/socket, вариант оконцевания, ключевание и покрытие, чтобы ответная часть точно стыковалась и исключалось ошибочное подключение.
