2-х контактный разъем TE AMP | Circular DIN Series | 1-967325-3 | Socket

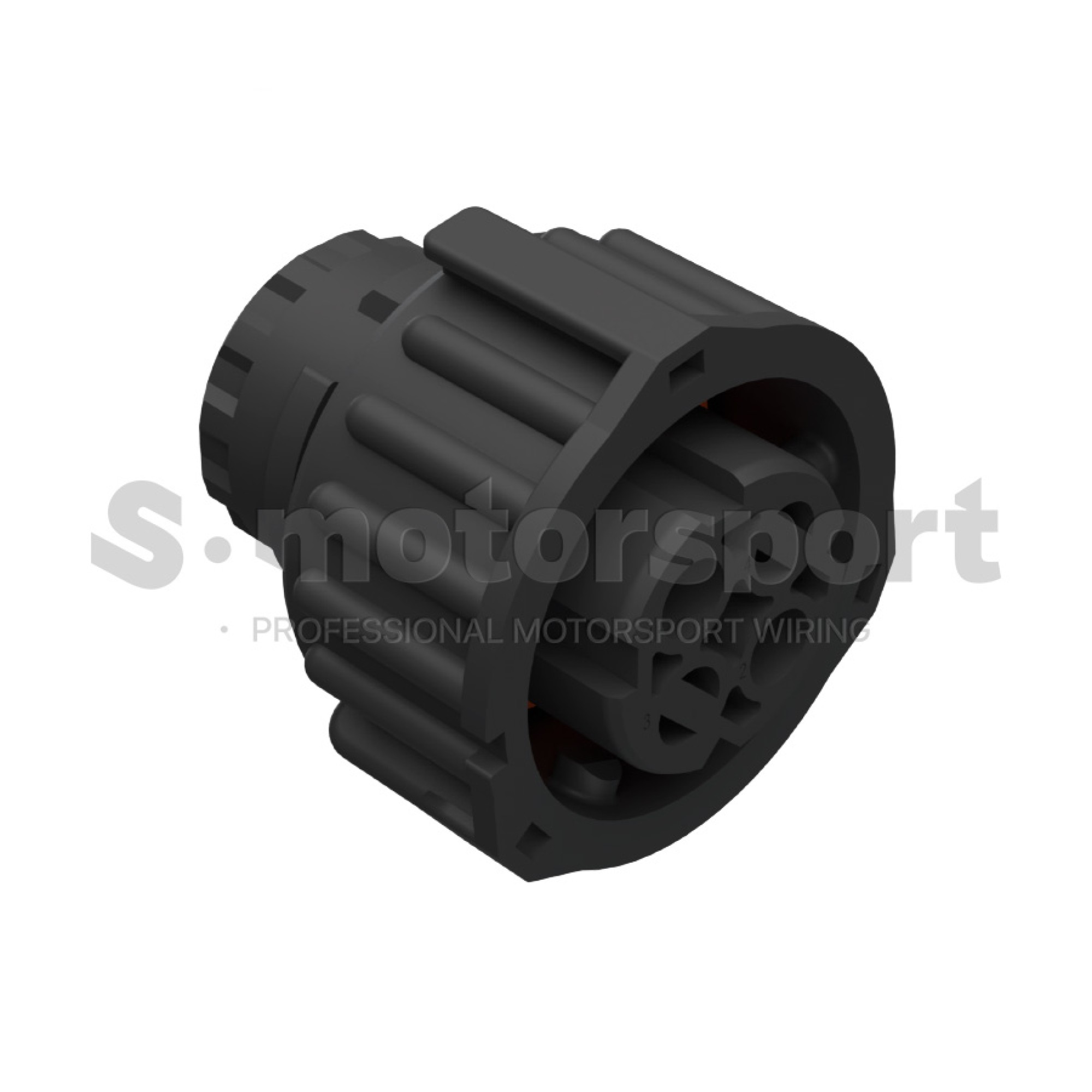

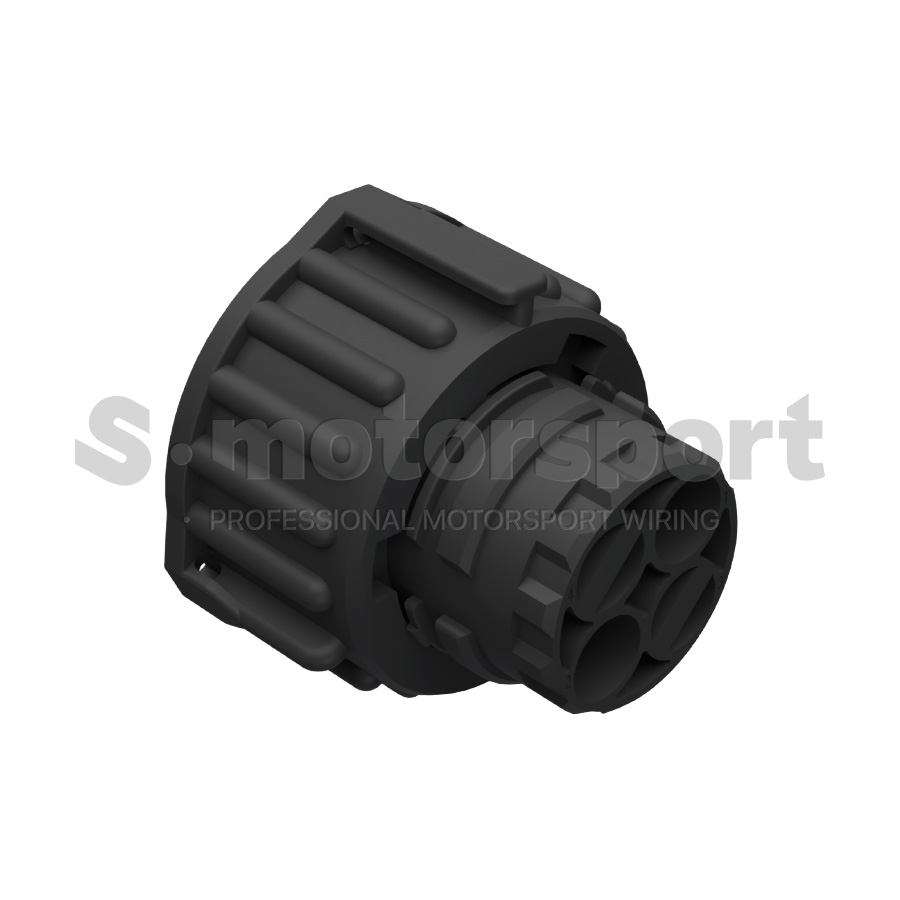

2-х контактный разъем TE AMP | Circular DIN Series | 1-967325-3 | Receptacle / Group - 1 / Color - Black / Contact Size - 2.5mm / Socket (Корпус)
Техническое описание:
- Connector Series - AT Series Panel Mate PM15
- Connector Style - Receptacle
- Number of Positions - 18
- Contact Type - Pin
- Contact Size - 16
- Contact Current Rating (Max) - 13A
- Voltage Rating (Max) - 250V
- Wire Seal - Standard Diameter Rear Seal
- Wire Seal Diameter - 2.24 mm - 3.68 mm
- Wire Size - (0.5 - 2.0 mm²) | (20 - 14 AWG)
- Keying Kode - A
- Housing Color - Gray
- Housing Material - Thermoplastic
- Temperature rating: -55 °C to +125 °C
- Water protection - IP68/IP69K
В комплект поставки входит:
- 18-ти контактный разъем Amphenol Sine Systems | AT Series | Panel Mate | PM15 | AT16-18PA-PM15 | Key - A / Color - Gray / Standard Seal / Pin (Корпус) - 1 шт
Документация >>> Amphenol Sine Systems | AT16-18PA-PM15 Technical Drawing
Документация >>> Amphenol Sine Systems | Panel Mate Family Catalog
Документация >>> Amphenol Sine Systems | AT Series Catalog
TE Connectivity - мировой лидер в области электрических соединений / разъемов / коннекторов для транспорта, энергетики и промышленной электроники. Круглые / цилиндрический разъёмы TE Connectivity Circular DIN Series - это промышленный стандарт герметичных соединений для коммерческого транспорта, спецтехники и оборудования, работающего в условиях вибраций, загрязнений и перепадов температур. Эта серия круглых / цилиндрических разъёмы была разработана как надёжное решение для машин, работающих в условиях повышенной вибрации, влаги, грязи, резких температурных перепадов и химически агрессивных сред.Разъёмы / соединители обеспечивают герметичность IP67 / IP69K, выдерживают токи до 40 А, работают в температурном диапазоне от -40° до +120°C, а также имеют механическую поляризацию и встроенную вторичную фиксацию контактов. Серия полностью совместима со стандартами ISO 15170 / DIN 72585, что делает её оптимальным выбором для инженерных систем, автомобильной электроники, транспортных средств и промышленных решений.
Разъёмы Amphenol AT Series Panel Mate PM15 / PM16 - это надежные, пластиковые, герметичные соединители c фланцем, разработанные для эксплуатации в условиях повышенных механических нагрузок, вибраций, повышенной влажности и агрессивных сред. Соединители серии Panel Mate PM15 / PM16 имеют фланцевую конструкцию с высокотемпературным герметичным уплотнением, которое обеспечивает защиту панельной части оборудования от смазочных масел, гидравлических жидкостей, воды и пыли. Серия создана специально для применения в наиболее требовательных отраслях: морская и судовая техника, тяжёлая спецтехника, строительная и сельскохозяйственная техника, автомобильные системы, промышленная электроника, робототехника, энергетика и альтернативные источники питания.
Особенность серии PM15 / PM16 - наличие монтажного хвостовика и фланца. Специальный конструктив хвостовика защищает уплотнения каждого проводника и полностью снимает нагрузку с заднего сальника, а фланцевая конструкция с уплотнителем обеспечивает герметичное соединение панельной части. Разъёмы сохраняют заявленную герметичность IP68/IP69K (в сомкнутом состоянии) в любых условиях эксплуатации.
Серия PM15 / PM16 полностью соответствует характеристикам стандартной линейки AT Series и совместима с контактами A Series Size 16, доступна в широком диапазоне конфигураций - 2, 3, 4, 6, 8, 12, 18 контакта.
18-ти контактный разъём Amphenol Sine Systems AT Series Panel Mate PM15 AT16-18PA-PM15 - это герметичный промышленный / автомобильный разъем с фланцем, рассчитанный на надёжную работу в условиях высокой влажности, вибраций, перепадов температур и механических нагрузок. Серия соединителей PM15 оснащена монтажным хвостовиком и стандартным диаметром заднего уплотнителя Standard Diameter Rear Seal - 2.24mm - 3.68mm, который обеспечивает лучшую защиту от влаги при использовании проводов стандартного сечения. Разъем монтируется с внутренней стороны панели, перегородки или корпуса оборудования.
Корпус выполнен из термостойкого пластика, устойчивого к УФ-излучению, химическим реагентам, маслам и топливу. Диапазон рабочих температур от –55°C до +125°C позволяет использовать разъём в суровых условиях эксплуатации (harsh-environment) - от автопрома до промышленного оборудования.
Разъём подходит для проводников сечением 0.5 - 2.0 мм² (20 - 14 AWG), поддерживает ток до 13A, оснащён контактами Pin и полностью совместим с контактами серии AT.
Конструкция разъема обеспечивает плотную фиксацию контактов, а тыльное уплотнением с гарантирует длительный срок службы без потери качества соединения. Все разъемы / соединители оснащены фиксатором Wedgelock, обеспечивающим надёжную фиксацию контактов и предотвращающим их выпадение при высоких уровнях вибрации.
Вся линейка разъемов Amphenol Sine Systems AT Panel Mate PM15 применяется в силовых и сигнальных цепях - линии питания и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения и контроллеры, OEM-жгуты и конструкторские решения.
