2-х контактный разъем TE AMP | AMPSEAL 16 Series | 776427-1 / AS16-ST-06-02SA-N | Socket

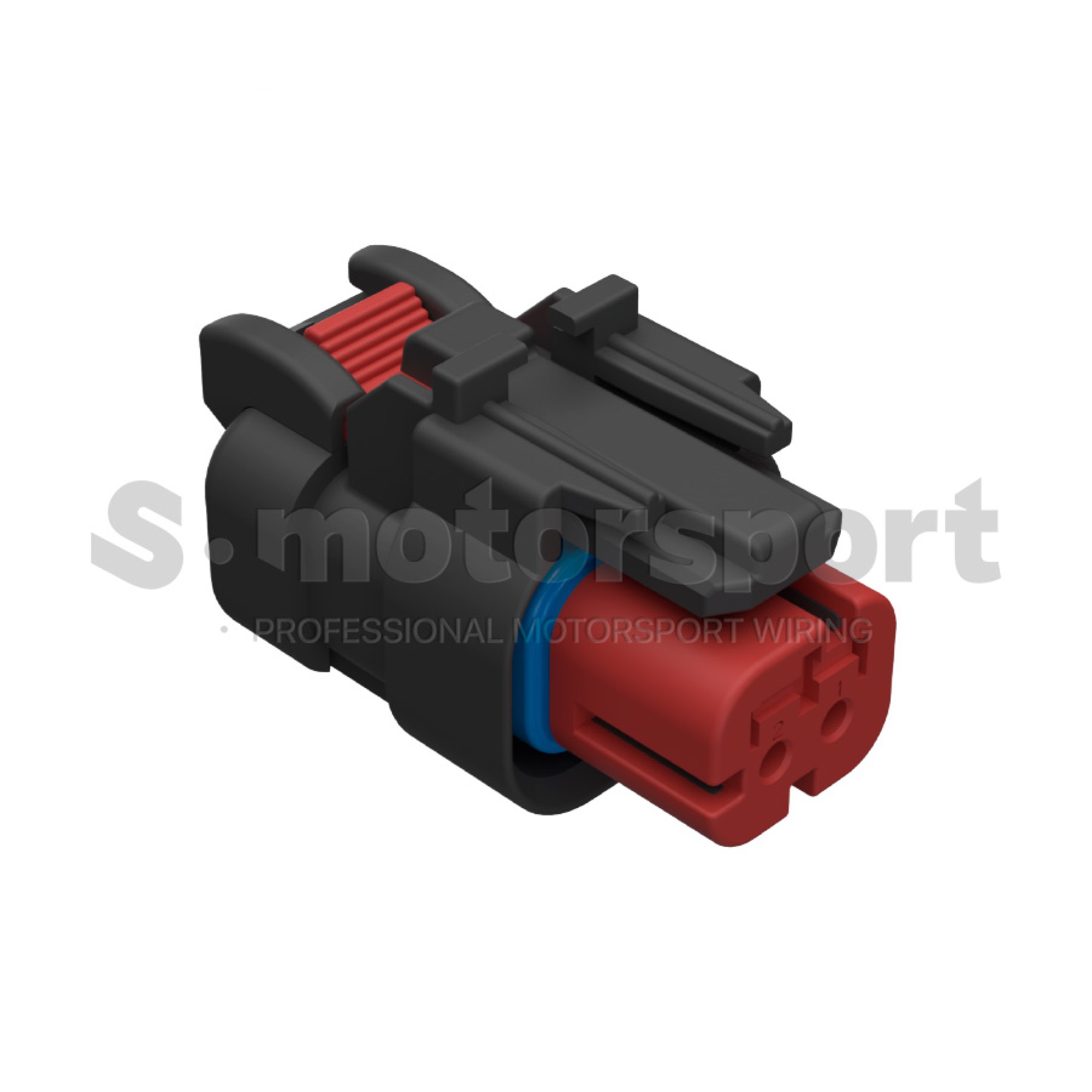

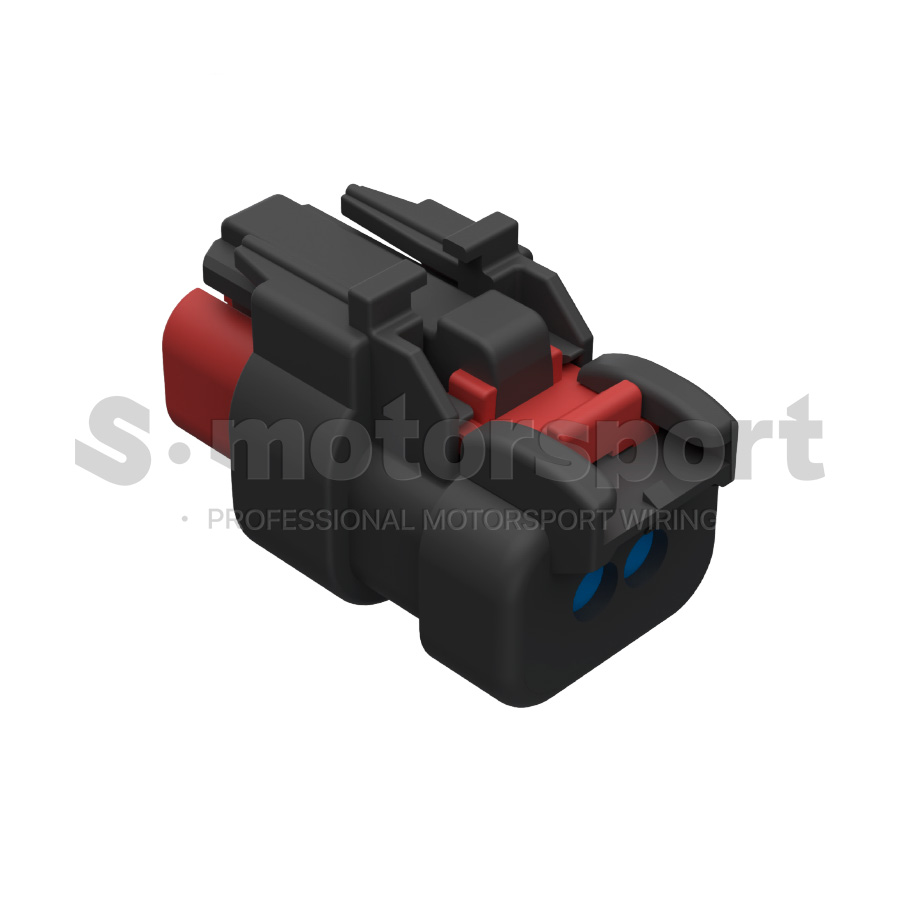

2-х контактный разъем TE AMP | AMPSEAL 16 Series | 776427-1 / AS16-ST-06-02SA-N | Plug / Keying Code - A / TPA Color - Red / Standard Seal / Socket (Корпус)

Техническое описание:

• Connector Series - AMPSEAL 16 Series
• Contact Series - AMPSEAL 16 Series / HDSF 16 & Solid Contacts / Deutsch Series
• Connector Style - Plug
• Number of Positions - 2
• Contact Type - Socket
• Contact Size - 1.5mm
• Contact Current Rating (Max) (A) - 13A
• Wire Seal - Standard / N-Seal
• Wire Diameter Range - 2.18 - 3.67 mm
• Keying Kode - A
• Housing Color - Black
• TPA Color - Red
• Housing Material - PBT

• Temperature rating: -40 °C to +125 °C
• Water protection - IP67 / IP6K9K

В комплект поставки входит:

• 2-х контактный разъем TE AMP | AMPSEAL 16 Series | 776427-1 / AS16-ST-06-02SA-N | Plug / Keying Code - A / TPA Color - Red / Standard Seal / Socket (Корпус) - 1 шт

Документация  >>>  TE | AMP | AMPSEAL 16 Series | 776427-1 / AS16-ST-06-02SA-N

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Configurations

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Ordering Information

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Part Numbering System

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Technical Manual

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Contacts

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 2 Way Plug Connectors / Standard Wire Seal

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 3 Way Plug Connectors / Standard Wire Seal

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 4 Way Plug Connectors / Standard Wire Seal

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 6 Way Plug Connectors / Standard Wire Seal

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 8 Way Plug Connectors / Standard Wire Seal

Документация  >>>  TE | AMP | AMPSEAL 16 Series | Product Drawings - 12 Way Plug Connectors / Standard Wire Seal

Разъёмы TE Connectivity AMPSEAL 16 Series занимают одно из ведущих мест среди промышленных герметичных электрических соединителей для тяжёлой техники, транспорта и оборудования. Эта линейка разъемов была разработана как надёжное решение для машин, работающих в условиях повышенной вибрации, влаги, грязи, резких температурных перепадов и химически агрессивных сред.

Разъёмы TE Connectivity AMPSEAL 16 Series - это оптимальный выбор для производителей спецтехники, автопрома, сельскохозяйственного оборудования, грузовых автомобилей, инженерных систем и промышленных устройств. Серия объединяет высокую надёжность, защиту по IP67 / IP68 / IP6K9K, простоту сборки и широкие возможности конфигурации от стандартных wire-to-wire соединений до высокотемпературных решений для моторных отсеков и силовых систем.

Серия создана специально для отраслей, где требуется стабильность, герметичность и высокая виброустойчивость, а также полноценная совместимость с современной электроникой и жгутовыми системами.

Особое место в линейке разъемов TE Connectivity AMPSEAL 16 Series занимает AMPSEAL 16 High Temperature Series (HT Series), рассчитанная на работу при температурах до +150°C, что делает её идеальным решением для двигателей, периферийных теплонагруженных систем, трансмиссий и зон с экстремальным тепловым воздействием.

Ключевые преимущества серии AMPSEAL 16:

• Надёжная конструкция и герметичность класса Heavy Duty - основой AMPSEAL 16 Series является прочный корпус из инженерного термопластака с одноэлементным дизайном Plug и Cap Housing (In-Line). Корпуса поставляются полностью собранными, что существенно уменьшает время монтажа и снижает вероятность ошибки при установке.
• Класс огнестойкости UL94HB и UL94 V-0 - корпуса разъемов серии AMPSEAL 16 Series имеет высший класс огнестойкости по стандарту Underwriters Laboratories (UL), который означает, что материал самозатухает за 10 секунд при вертикальном горении и не образует горящих капел.
• Экстремальная термостойкость - корпус и уплотнения сохраняют характеристики при высоких и низких температурах от –40° до +150°C. Эти параметры позволяют использовать разъёмы в автомобилях, спецмашинах, спецтранспорте, промышленной автоматике и удалённых силовых модулях.
• Максимальная герметичность IP67 / IP68 / IP6K9K - AMPSEAL 16 Series выдерживает воздействие воды, грязи, пыли, химических реагентов и солевых туманов. Герметичное межкорпусное уплотнение и индивидуальная защита каждого контакта гарантируют стабильную работу в условиях повышенной влажности и при прямого попадания воды. Каждый контакт помещён в свою герметичную ячейку, что защищает не только от воды, но и от химии, масел, топлива и пыли.
• Замки и фиксаторы TPA (Terminal Position Assurance) и CPA (Connector Position Assurance) - обеспечивают стабильную работу соединений в условиях вибрации и ударных нагрузок. TPA (Terminal Position Assurance) замок - исключает неполную установку контактов, обеспечивает точное выравнивание и удержание, снижает риск выхода из строя цепей из-за вибраций. CPA (Connector Position Assurance) замок - предотвращает разъединение под нагрузкой, обеспечивает механическую и цветовую кодировку (Connector Keying Kode), увеличивает надёжность и стабильность соединения.
• Высокотемпературная линейка AMPSEAL 16 Series High Temperature (+150°C) - серия разъемов (HT) разработанная для зон с экстремальной тепловой нагрузкой. Эти разъёмы выдерживают температуры до +150°C (на 20% выше, чем стандартные версии), имеют корпус UL94 V-0 и отличаются серой цветовой кодировкой. Применяются в моторных отсеках (on-engine), системы доочистки выхлопа (aftertreatment), трансмиссия и силовые системы, системы охлаждения, ромышленное оборудование с интенсивным тепловыделением. Высокотемпературная серия (HT) полностью совместима с остальной линейкой AMPSEAL 16 Series, включая защитные аксессуары, поляризации и механические ключи.
• Контакты - серия использует штампованные (Stamped) и формованные (Solid) контакты Heavy Duty Stamped & Formed (HDSF), рассчитанные на ток до 13 А на контакт. Такое решение снижает стоимость изделия без потери электрических характеристик и подходит как для низкотоковых цепей управления, так и для более нагруженных цепей питания оборудования, датчиков и исполнительных механизмов.
• Уплотнители / сальники / Wire Seal - серия разъемов MPSEAL 16 Series включат в себя два типа заднего уплотнителя / сальника под разное сечение проводника. Standard Wire Seal / N-Seal - стандартный задний уплотнитель / сальник, разработан для проводников диаметром - 2.18 - 3.67 mm. Reduced Wire Seal / E-Seal - зауженный задний уплотнитель / сальник, разработан для проводников диаметром - 1.18 - 2.54 mm.

Серия разъемов TE Connectivity AMPSEAL 16 Series имеет следующие конфигурации:

• Plug | Standard Wire Seal - разъем с контактами типа Socket «розетка» и стандартным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 2.18 - 3.67 mm
• Plug | Reduced Wire Seal - разъем с контактами типа Socket «розетка» и зауженным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 1.18 - 2.54 mm
• HT Plug | Standard Wire Seal- высокотемпературная серия AMPSEAL 16 High Temperature, возможность эксплуатации разъема до +150°C. Разъем с контактами типа Socket «розетка» и стандартным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 2.18 - 3.67 mm
• HT Plug | Reduced Wire Seal - высокотемпературная линейка AMPSEAL 16 High Temperature, возможность эксплуатации разъема до +150°C. Разъем с контактами типа Socket «розетка» и зауженнымзадним уплотнителем / сальником. Разъём подходит для проводников с внешнем диаметром - 1.18 - 2.54 mm
• In-Line Cap | Standard Wire Seal - разъем с контактами типа Pin «вилка» и стандартным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 2.18 - 3.67 mm
• In-Line Cap | Reduced Wire Seal - разъем с контактами типа Pin «вилка» и стандартным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 1.18 - 2.54 mm
• HT In-Line Cap | Standard Wire Seal - высокотемпературная серия AMPSEAL 16 High Temperature, возможность эксплуатации разъема до +150°C. Разъем с контактами типа Pin «вилка» и стандартным задним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 2.18 - 3.67 mm
• HT In-Line Cap | Reduced Wire Seal - высокотемпературная серия AMPSEAL 16 High Temperature, возможность эксплуатации разъема до +150°C. Разъем с контактами типа Pin «вилка» и зауженнымзадним уплотнителем / сальником. Разъём разработан для проводников с внешнем диаметром - 1.18 - 2.54 mm
• PCB 90° Headers | Without Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, без уплотнителя / сальника. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Right Angle / 90°
• PCB 90°Headers | With Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, с уплотнителем / сальником. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Right Angle / 90°
• PCB 180° Headers | Without Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, без уплотнителя / сальника. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180°
• PCB 180° Headers | With Seal - разъем с контактами типа Pin «вилка» для установки на PCB платы, с уплотнителем / сальником. Ориентация (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180°

Область применения разъемов TE Connectivity AMPSEAL 16 Series:

• Автомобильные и мотоциклетные жгуты - легковой транспорт, коммерческий транспорт, грузовой транспорт и автобусы.
• Спецтехника и карьерные машины - экскаваторы, погрузчики, буровые установки, коммунальная техника, карьерная и строительная техника.
• Сельхозтехника - тракторы, комбайны, профессиональное оборудование для фермерского хозяйства.
• Промышленность - гидравлические установки, компрессоры и насосные станции, электрические приводы, исполнительные модули и контроллеры.
• Электронные системы - датчики давления, температуры, скорости, актуаторы и клапаны, модули ABS/ESC, блоки управления двигателем и ЭБУ, системы охлаждения и фильтрации.
• Off-road транспорт - квадроциклы, снегоходы, включая технику для экспедиций, охоты и бездорожья.
• Судовое и морское оборудование - катера, аэролодки, моторные лодки, гидросистем.
• Промышленное оборудование и контрольно-измерительные приборы и автоматика КИПиА -датчики, контроллеры, автоматизация, шкафы управления.
• Беспилотные систем и робототехника - беспилотный транспорт, беспилотные летательные аппараты, малая и экспериментальная авиация, мобильные робототехнические платформы, сервопривод, силовые модули в автономных системах.
• OEM-жгуты и силовые цепи - разработка и производство жгутовой продукции.
• Wire-to-Wire соединения - разъёмы AMPSEAL 16 активно используются в жгутовых сборках / проводках / кабельных сборках. Для объединения и удлинения нескольких модулей и жгутов проводки. Для сборки переходников и адаптеров.

Преимущества серии AMPSEAL 16 для инженеров и производителей:

• идеальное решение для техники, работающей в тяжёлых условиях.
• высокая устойчивость к вибрации и агрессивным средам.
• упрощённая сборка за счёт интегрированных систем защиты TPA / CPA.
• герметичность IP67 / IP68 / IP6K9K.
• температурная стойкость до +150°C.
• широкий ассортимент корпусов, контактов и аксессуаров.
• для производителей жгутов и OEM-оборудования разъёмы AMPSEAL 16 - это один из наиболее технологичных и надёжных вариантов межблочных соединений в своём классе.

Заключение

Серия TE AMPSEAL 16 - это проверенное промышленностью решение, которое сочетает герметичность, виброустойчивость, простоту сборки и широкий температурный диапазон. Эти разъёмы подходят для самых сложных условий эксплуатации и позволяют создавать надёжные электрические соединения в транспортных, промышленных и энергетических системах.

TE AMPSEAL 16 - выбор инженеров и производителей, которым нужна максимальная надёжность, стабильность и универсальность в тяжёлых рабочих условиях.
