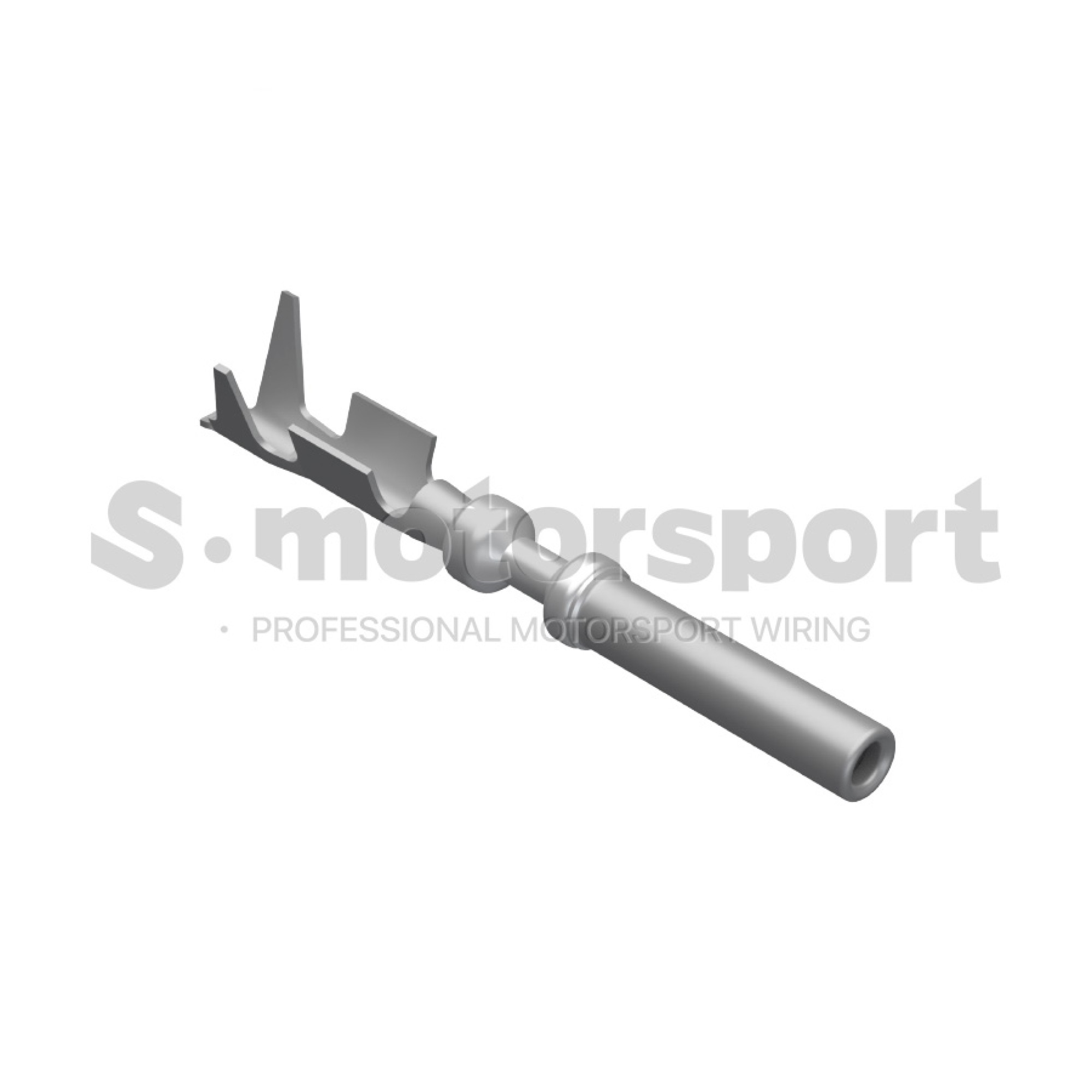

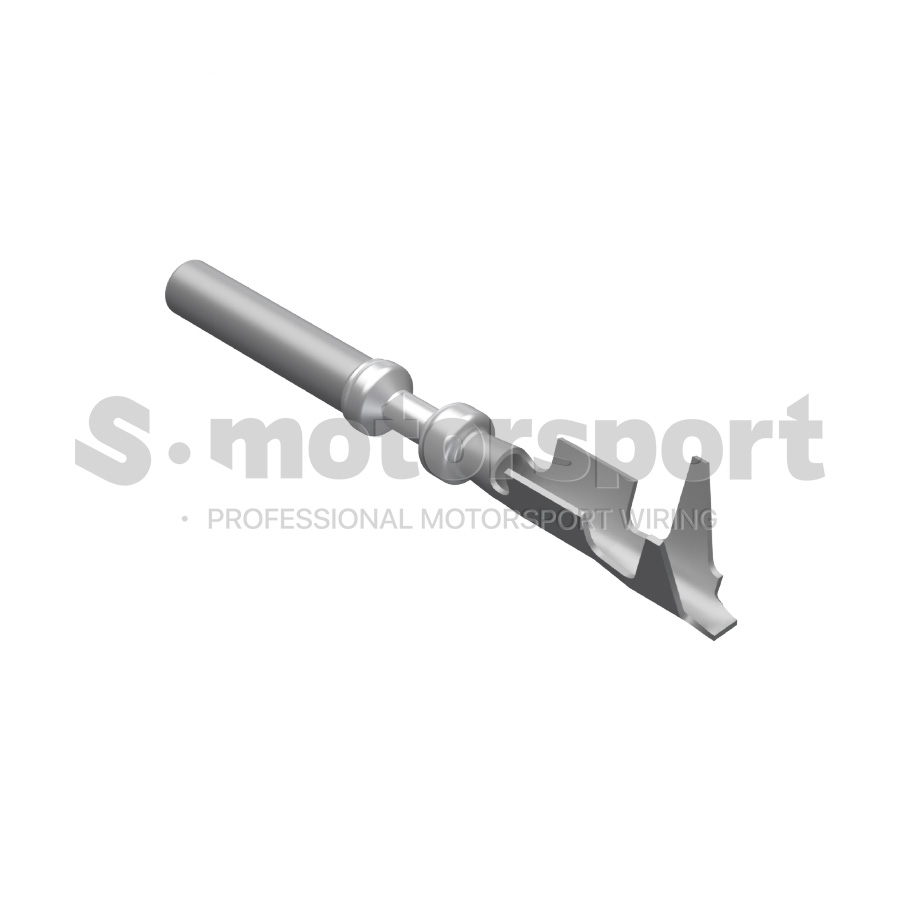

Гнездовой контакт TE SUPERSEAL 1.0 3-1447221-4 (Gold/Au, 0.5-0.6 мм²)

Контакт TE AMP SUPERSEAL 1.0 (3-1447221-4) Socket: гнездовой, Gold (Au), 0.5-0.6 мм² (22 AWG)

Техническое описание:

• Connector Series - Superseal 1.0 Series
• Contact Series - AMP | Superseal 1.0 Series
• TE Internal # - 3-1447221-5
• Contact Fabrication - Stamped & Formed
• Contact Type - Socket
• Contact Size - 1.0mm
• Primary Locking Feature - Clean Body
• Sealed - No | UnSealed
• Contact Size - 1 mm
• Terminal Transmits: 0 – 24 A (Low Power)
• Contact Current Rating (Max) - 15A
• Wire Size - 0.5 - 0.6 mm² | 21 - 20 AWG
• Compatible Insulation Diameter Range - 1.6 - 1.9mm
• Interface Plating - Gold (Au)
• Temperature rating: -40 °C to +125 °C
• Packaging Method - Reel | Loose Piece

В комплект поставки входит:

• Контакт TE AMP SUPERSEAL 1.0 (3-1447221-4) Socket: гнездовой, Gold (Au), 0.5-0.6 мм² (22 AWG) - 1 шт.

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Общий каталог серии разъемов

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Instruction

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Technical Manual

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Contacts and Superseal 1.0 Series

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 3-1447221-5

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 3-1447221-4

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 3-1447221-3

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 2461132-2

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 2461132-1

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 1-2461132-2

Документация  >>>  TE | AMP | SUPERSEAL 1.0 | Техническая документация / Чертеж - 1-2461132-1

Герметичные гнездовые контакты Superseal 1.0 Series от мирового производителя TE Connectivity предназначены для создания надёжных электрических соединений в жёстких условиях эксплуатации. Контакты TE AMP Superseal 1.0 Series применятся для использования в составе разъёмов системы Superseal 1.0 в автомобильной технике, в подкапотной проводке и жгутовых сборках, жгутах датчиков, исполнительных механизмах, модулях управления и распределения питания, а также в промышленной автоматике: в распределительных щитах и оборудовании, работающем в условиях вибрации и агрессивной среды.

Контакт TE AMP Superseal 1.0 относится к гнездовому типу (Socket) и рассчитан на сопряжение со штырём (Pin) диаметром 1,0 мм (.039″) в составе разъёмов системы Superseal 1.0 PCB (разъемы и соединители для монтажа на печатную плату). Диапазон поддерживаемого сечения провода для контактов серии Superseal 1.0 составляет 0,5–1,25 мм² | 23 - 16 AWG.

Серия контактов  TE AMP Superseal 1.0 включает один типоразмер - 1.0мм, но имеет три вида финишного покрытия, каждый из которых предназначен для определённых задач (сигнальные и/или силовые цепи). Также доступны различные исполнения по материалу и финишному покрытию контактов: Sn (олово), Au (золото), Ag (серебро). Основа контакта выполнена из меди или медного сплава с никелем. Контакты устойчивы к вибрации и механическим нагрузкам, типичным для автомобильной и промышленной среды, что гарантирует стабильность соединения даже в сложных условиях. Лужёное покрытие защищает от окисления, заметно продлевая срок службы электрического соединения. Кроме того, контакты сохраняют работоспособность в широком диапазоне температур, что расширяет сферу и возможного  их применения.

Серия герметичных многоконтактных разъемов TE Connectivity SuperSeal 1.0 разработана для промышленной и автомобильной электроники и периферийного оборудования, включает в себя широкий выбор многоконтактных разъёмов / соединителей, как для печатных плат PCB, так и ответных разъемов к ним для формирования соединения по типу плата-провод.

В серии герметичных многоконтактных разъемов TE Connectivity SuperSeal 1.0 предусмотрены различные варианты фиксации / защёлок, включая эргономичный рычаг, фланцевые исполнения корпуса разъема / соединителя и разные варианты ключей, также в этой линейке разъемов доступны защитные крышки / отводы жгута BackShell Straigth Angle / 180° и Right Angle / 90°

В серии разъемов TE Connectivity SuperSeal 1.0 корпуса ответных разъёмов (Plug) содержат предварительно установленные вторичные фиксаторы (Secondary Locks), которые помогают обеспечить правильную и полную установку контактов в корпус и предотвращают их от вибрацию при соединении, что обеспечивает наилучшую работу при высоких уровнях вибрации, также серия имеет вторичный фиксатор контактов который нельзя закрыть, если контакты вставлены неправильно или неполностью.

Вся линейка разъемов TE Connectivity SuperSeal 1.0 применяется в силовых и сигнальных цепях - линии питания (до 15 А на контакт) и управления, жгуты двигателей, датчиков, исполнительных механизмов, цепи КИПиА, сигнальные линии телеметрии, модули распределения питания и контроллеры, OEM-жгуты и приборные панели, а также периферийные устройства и PCB платы.

Особенности и преимущества продукта разъемов TE Connectivity SuperSeal 1.0:

• Монтаж на печатную плату (PCB) – серия имеет два варанта типа ориентации (выход контактов относительно разъема) монтажа печатной платы - Straigth Angle / 180° и Right Angle / 90°.
• Термостойкость - корпус и уплотнения сохраняют характеристики при высоких и низких температурах от –40° до +125°C. Эти параметры позволяют использовать разъёмы в автомобилях, спецмашинах, спецтранспорте, промышленной автоматике и удалённых силовых модулях.
• Контакты - серия использует штампованные (Stamped) контакты, рассчитанные на ток до 15 А на контакт с несколькоми типами финишного покрытия контактов. Серия обеспечивает вожможность испальзования проводником сечением 0.3mm² – 1,25mm².
• Замки и фиксаторы TPA (Secondary Locks) - обеспечивают стабильную работу соединений в условиях вибрации и ударных нагрузок, также замок исключает неполную установку контактов, обеспечивает точное выравнивание и удержание, снижает риск выхода из строя цепей из-за вибраций.
• Герметичность – серия разъемов обеспечивает степень защиты IP67 для всех стандартных вариантов, IP69K с задней крышкой (BackShell) для фланцевого и рычажного вариантов (Witch Lever).
